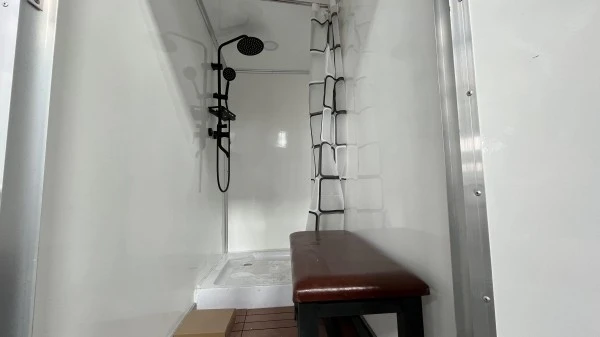

Nagy teherbírású ipari munkahelyi zuhany utánfutó

Ipari alkalmazások áttekintése

A nagy teherbírású ipari munkahelyi zuhany utánfutót olyan nagy igénybevételű helyekre tervezték, ahol több dolgozónak vagy felhasználónak kell hozzáférnie a zuhanyzóhoz korlátozott működési időn belül. A tipikus alkalmazások közé tartoznak a bányásztáborok, olaj- és infrastrukturális projektek, szezonális mezőgazdasági munkáslakások, szabadtéri fesztiválok, ideiglenes kempingek és vészhelyzeti bevetési helyszínek.

A TUNE ezt a TN-S85 modellt a kínai Shandongban található gyárában gyártja. 2015 óta a TUNE mobil higiéniai egységeket, élelmiszer-utánfutókat és egyedi mobil létesítményeket gyárt Észak-Amerikában, Európában, Ausztráliában és más exportpiacokon.

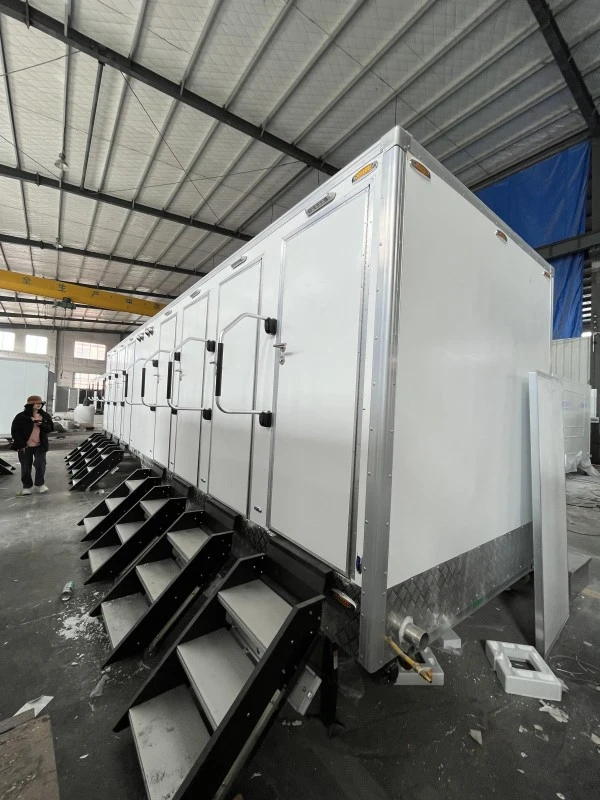

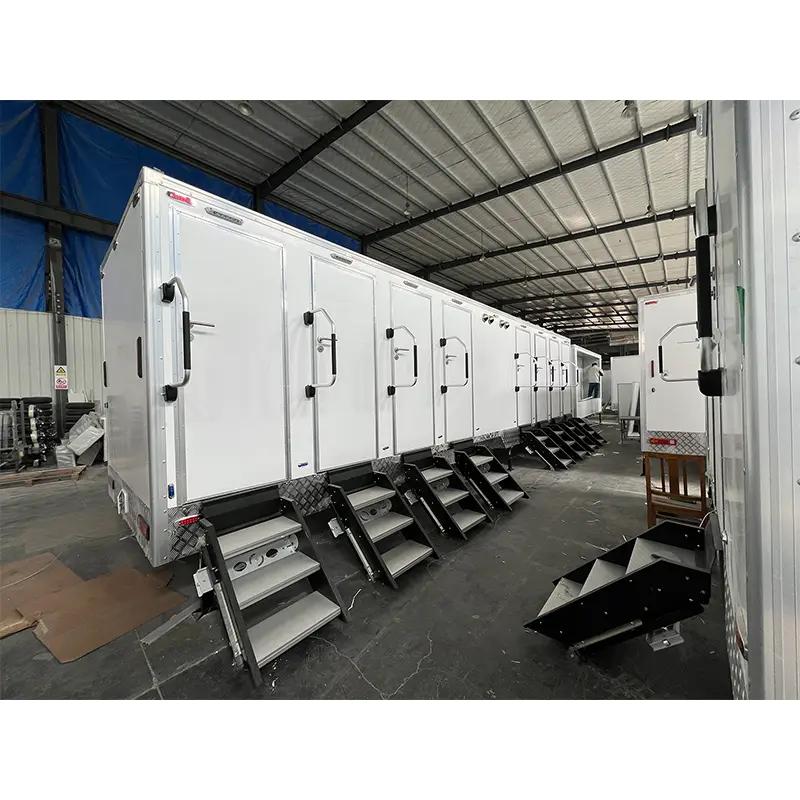

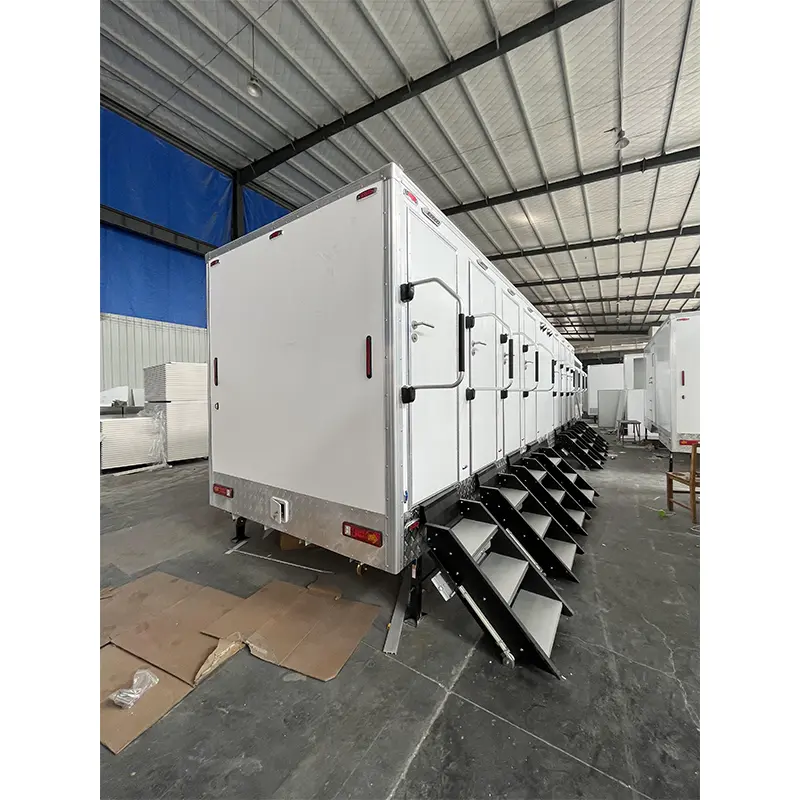

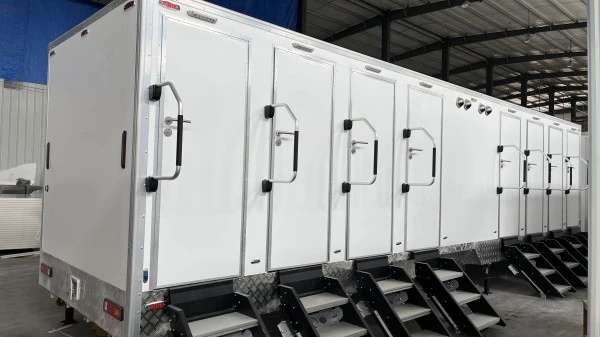

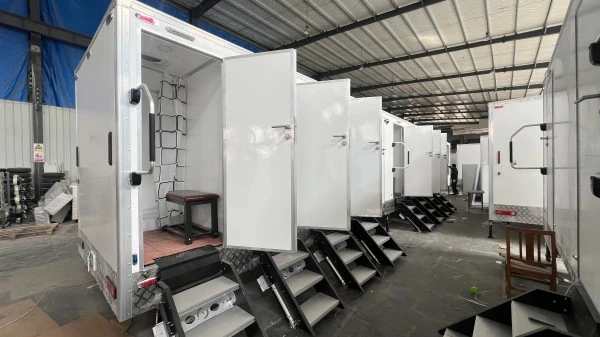

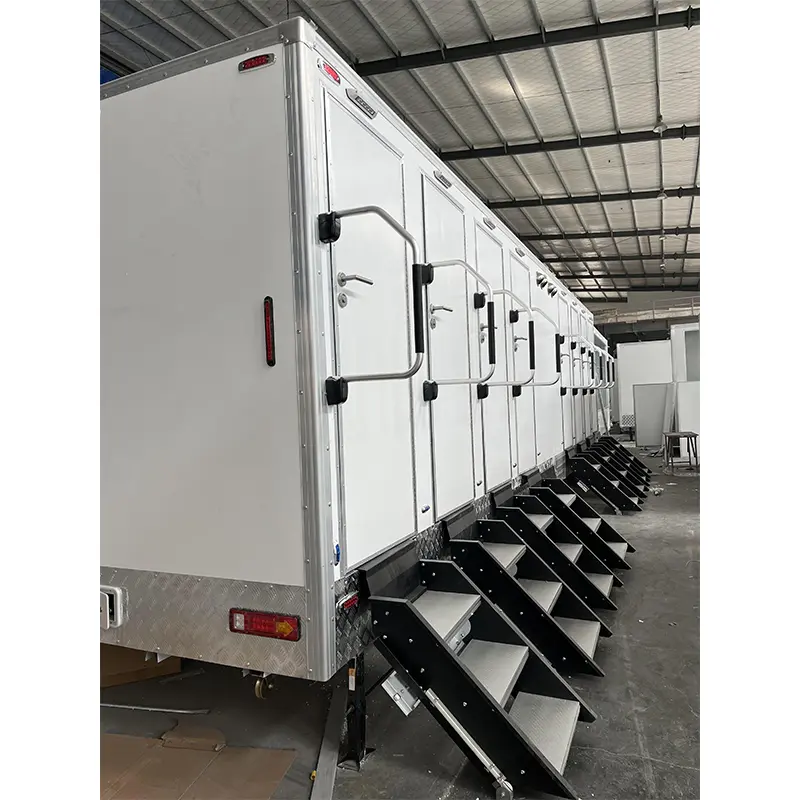

Egy építkezési zuhany utánfutó nyolc zuhanyállást biztosít egy mobil szerkezetben. A tényleges áteresztőképesség a zuhany időtartamától, a melegvíz-visszanyeréstől, a víznyomástól, a tartály karbantartásától, a tisztítási időtől és a műszakok számától függ. Projektspecifikus számítás nélkül nem szabad rögzített felhasználói kapacitásként kezelni.

Specifikációs táblázat

A fenti adatok a kezdeti tervezést szolgálják. A végső tömeg, a teljesítményigény és a vízrendszer részletei a kiválasztott fűtéstől, légkondicionáló rendszertől, tárolószekrényektől, elektromos alkatrészektől és márkajelzéstől függően változhatnak.

Szektoronkénti felhasználás javasolt

Bányászati ​​és építési területek

Bányászati ​​vagy építkezési területen a zuhanyszállító utánfutót el kell választani a nehézgépjárművektől, robbantási területektől, üzemanyag-tároló és anyagmozgatási zónáktól. Stabil bekötőútra van szükség, mert a TN-S85 nagyobb és nehezebb, mint a kompakt modellek.

A telepvezetőnek napi szervizelési jegyzőkönyvet kell készítenie, amely tartalmazza a vízszintet, a szennyvízszintet, a zuhanyzó állapotát, a padló tisztaságát, az elektromos berendezéseket és a látható sérüléseket. Ha több műszak használja az egységet, a nagyobb használati időszakok között a tisztítást meg kell szervezni.

Mezőgazdasági munkástáborok

Szezonális gazdaságok és állattartó létesítmények használhatják az egységet, ha nem állnak rendelkezésre állandó zuhanyépületek. A kezelőnek figyelembe kell vennie a sarat, a port, az egyenetlen talajt, a vízelvezetést és a szállásterülettől való távolságot.

A külsejét és az alvázát rendszeresen meg kell tisztítani, ha az utánfutó nedves talajon vagy mezőgazdasági környezetben működik. A védett szervizterület megkönnyítheti a tartálytöltést, a szennyvízelvezetést és a karbantartást.

Rendezvények és ideiglenes táborozás

Fesztiválokra, maratonokra, szabadtéri kiállításokra és kempingekre a nyolc zuhanyozóteret egy nagyobb ideiglenes létesítmény részeként lehet tervezni. Az áttekinthető táblák, a megfelelő világítás, a sorban állás és az ütemezett takarítás fontosak a felhasználók áramlásához.

Az utánfutó nem zárhatja el a vészhelyzeti utakat, és nem akadályozhatja az élelmiszer-szolgáltatás, az egészségügyi vagy a járművek hozzáférési területeit. A rendezvényszervezőknek a keresletet a csúcsforgalom és a nyitvatartási idő alapján kell kiszámítaniuk, nem pedig a teljes részvételi arány alapján.

Katasztrófa-elhárítási és vészhelyzeti bázisok

Az egység megfontolható ideiglenes menedékhelyként és reagáló táborként, ha rendelkezésre áll a közlekedés, a vízellátás, a szennyvízkezelés és az áramtermelés. A sürgősségi bevetéshez továbbra is szükség van a helyszín felmérésére, a higiéniai felügyeletre és a helyi hatóságok koordinációjára.

A „gyors telepítés” kifejezés logisztikai célként értendő, nem pedig garantált telepítési időként. A szállítás az útviszonyoktól, a szokásoktól, az időjárástól, a helyszín előkészítésétől és a rendelkezésre álló szerviztechnikától függ.

Használati útmutató nagy keresletű webhelyekhez

Üzembe helyezési sorrend

Szállítási ellenőrzés → Talajfelmérés → Alváz stabilizálása → Vízcsatlakozás → Szennyvíz ellenőrzés → Fűtés és teljesítmény teszt → Zuhany átfolyási teszt → Tisztítás beállítása → Felhasználói kezelés

Az első műszak előtt:

1. Győződjön meg arról, hogy az utánfutó stabil talajon parkolt.

2. Telepítsen minden támogató és stabilizáló berendezést.

3. Ellenőrizze a háromtengelyes alvázat és a fékcsatlakozásokat.

4. Töltse meg az 1000 literes édesvíztartályt, vagy csatlakoztassa a jóváhagyott tápot.

5. Ellenőrizze a 2300 literes szennyvíztartályt és a kimenetet.

6. Teszteljen le minden zuhanyállomást külön-külön.

7. Állítsa be a hideg-meleg víz szabályozását.

8. Ellenőrizze a mosdókat, a tükröket, a világítást és a szellőzést.

9. Helyezze el a tisztítószerszámokat és a kezelési utasításokat a szervizterületen.

Működés közben a személyzetnek figyelnie kell a víznyomást, a hőmérsékletet, a vízelvezetést, a tartály szintjét és a padló állapotát. A zuhanyfüggönyöket, szerelvényeket és kezelőszerveket ellenőrizni kell, mert a gyakori használat idővel meglazíthatja az alkatrészeket.

Karbantartási és biztonsági megjegyzések

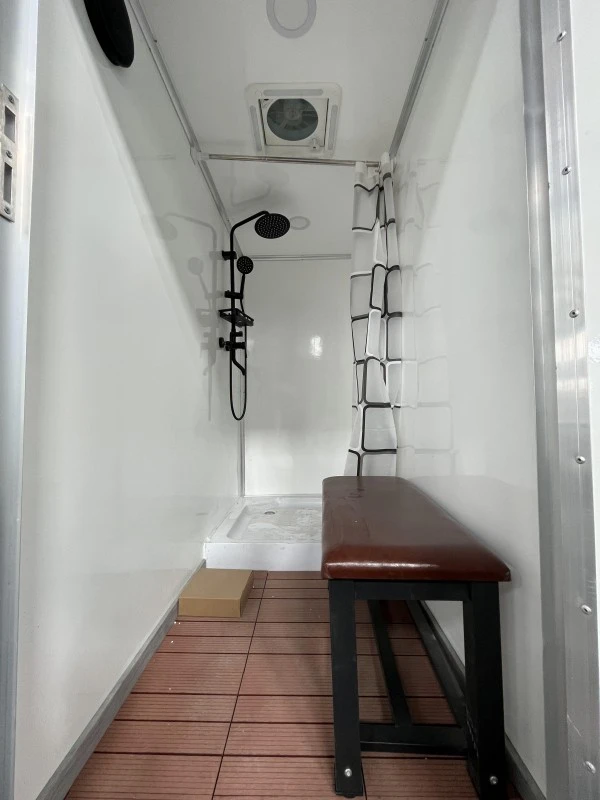

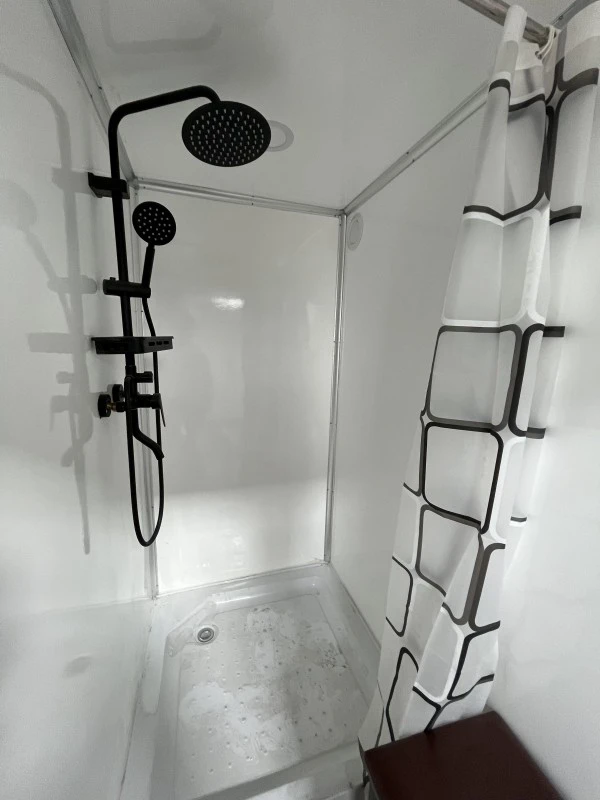

A csúszásmentes padlóburkolat javítja a tapadást nedves területeken, de a rendszeres tisztítás továbbra is szükséges. A szappanmaradványok, az iszap és az állóvíz továbbra is növelheti a csúszásveszélyt.

A javasolt karbantartás a következőket tartalmazza:

● A zuhanypadló és a mosdókagyló napi tisztítása

● A zuhanyfejek és tömlők ellenőrzése

● Függönyök, horgok és sínek ellenőrzése

● LED-s tükrök és belső világítás tesztelése

● A szellőzőnyílások és a légkondicionáló szűrőinek tisztítása

● A szivattyú zajának és víznyomásának figyelése

● A tartály kimeneteinek és a csőcsatlakozásoknak az ellenőrzése

● A gumiabroncsok kopásának és a kerék rögzítőinek ellenőrzése

● A fékek és az útlámpák csatlakozásainak áttekintése

● Ellenőrizze a ház fedetlen területeit korrózió szempontjából

Fagyos körülmények között a kezelőnek le kell engednie vagy meg kell védenie a szabadon lévő csöveket és tartályokat. Tengerparti vagy ipari területeken a só, vegyi por és nedvesség felgyorsíthatja a korróziót, ezért az alvázat és az alvázat gyakrabban kell ellenőrizni.

Szállítási és helyszíni követelmények

A TN-S85 három torziós tengelyt használ fékekkel és hat 195/70 R15-ös gumiabroncsot. A vontatójárművet és a szállítási módot nem csak az 1800 kg-os referencia üres tömeghez, hanem a tényleges rakott tömeghez kell megválasztani.

Szállítás előtt erősítse meg:

● Útszélesség és kanyarodási sugár

● Híd- és magasságkorlátozás

● Földcsapágy feltételek

● Be- és kirakodó berendezések

● Vontatási csatlakozás

● Parkoló és stabilizáló terület

● Vízfeltöltési helyzet

● Szennyvíz-szivattyúzási útvonal

● Elektromos vagy generátor helye

● Helyi regisztrációs és szállítási szabályok

A teli tartályok, a fűtés, a klímaberendezés, a tárolt berendezések és egyéb tartozékok jelentősen befolyásolhatják a szállítás állapotát. A végső rakodási tervet ezért meg kell erősíteni a szállítóval és a logisztikai szolgáltatóval.

Tanúsítás és gyártási háttér

A TUNE gyára körülbelül 4500 négyzetméteren terül el, és a teljes gyártási folyamatot követi az anyag-előkészítéstől a végső ellenőrzésig. A gyártási rendszert az ISO 9001 szerint kezelik. Az exportrendelésekhez CE és DOT dokumentumokat lehet szállítani, ahol lehetséges, a végső konfigurációra és a célpiacra. Az SGS és az Intertek harmadik fél általi ellenőrzése a szállítás előtt megoldható. A tanúsítvány hatálya a kiválasztott fűtőtesttől, elektromos rendszertől, vízrendszertől, a pótkocsi konfigurációjától és a szállítási országtól függ. A vásárlóknak a gyártás előtt meg kell erősíteniük a szükséges dokumentumokat.

Vevői kérdések és beszerzési tanácsadás

Hány felhasználót szolgálhat ki az előzetes?

Az egység nyolc zuhanyfülkével rendelkezik, de a kiszolgálni képes személyek száma függ a zuhany időtartamától, a műszakok időzítésétől, a vízellátástól, a fűtési teljesítménytől, a tisztítási időközöktől és a szennyvízszolgáltatástól. A vásárlás előtt el kell végezni a projekt számítását.

Milyen víz és tápegység szükséges?

A pótkocsi egy 1000 literes édesvíztartályt, egy 2300 literes szennyvíztartályt és egy hideg-melegvíz-rendszert tartalmaz. A pontos fűtőelem típust, szivattyút, feszültséget és teljesítményigényt a végső árajánlatban kell megerősíteni. A vásárlóknak jelezniük kell, hogy a helyszínen elérhető-e villany, gáz vagy más energiaforrás.

Testreszabható a belső tér?

A zárható szekrények, a tárolók, a klímaberendezések és a kiválasztott elektromos berendezések személyre szabottan megbeszélhetők. Beépítésük befolyásolhatja a belső elrendezést, a súlyt és a felhasználói keringést.

Működhet a pótkocsi hálózati áram nélkül?

Ez a kiválasztott szivattyútól, fűtéstől, világítástól, légkondicionáló rendszertől és egyéb elektromos berendezésektől függ. Generátorra vagy független energiarendszerre lehet szükség, ha a hálózati áram nem áll rendelkezésre.

Milyen dokumentumokat kell megerősíteni a vásárlás előtt?

A vevőknek kérniük kell a végleges műszaki rajzot, a felszerelés ütemezését, a referenciatömeget, a vízrendszer elrendezését, az elektromos követelményeket, az ellenőrzési ellenőrző listát, a csomagolás méreteit és a garanciális feltételeket. Minden tanúsításnak vagy helyi megfelelőségi nyilatkozatnak pontosan meg kell felelnie a modellnek és a célpiacnak.

TUNE gyári ellenőrzés és szállítás

A TUNE gyár megszervezi az alváz, tengely- és fékrendszerek, gumiabroncsok, karosszériaelemek, víztartályok, zuhany szerelvények, mosdók, világítás, tükrök, szellőzés és kiválasztott elektromos berendezések átvizsgálását.

A szállítási csomag a következőket tartalmazhatja:

● Jóváhagyott műszaki rajz

● Felszereléslista

● Vízvezeték-szerelési információk

● Elektromos követelmények

● Használati és karbantartási utasítások

● Berakodási és csomagolási részletek

● Ellenőrzési jegyzőkönyvek

● Alkatrész-ajánlások

A mobil zuhanyzó utánfutót a teljes higiéniai terv részeként kell értékelni. A megbízható napi használat a hely helyes megválasztásán, a megfelelő vízen és áramon, az ellenőrzött szennyvízelvezetésen, a képzett kezelőkön és a dokumentált karbantartási rutinon múlik.

A megrendelés visszaigazolásáért, a megfelelőségi dokumentumokért és a pótalkatrészekkel kapcsolatos segítségért forduljon a TUNE-hoz a tunevan@tune-group.com címen vagy a +86-15265226900 telefonszámon. A cég címe: 1711, B épület, Hisense Lingshan International, Yingzhu alkerület, Huangdao kerület, Qingdao város, Shandong tartomány, Kína.
