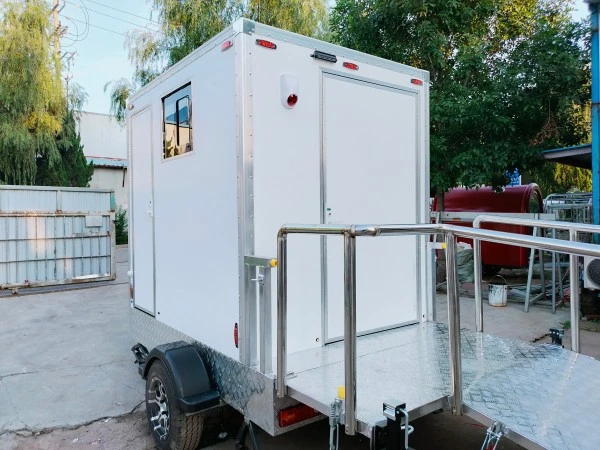

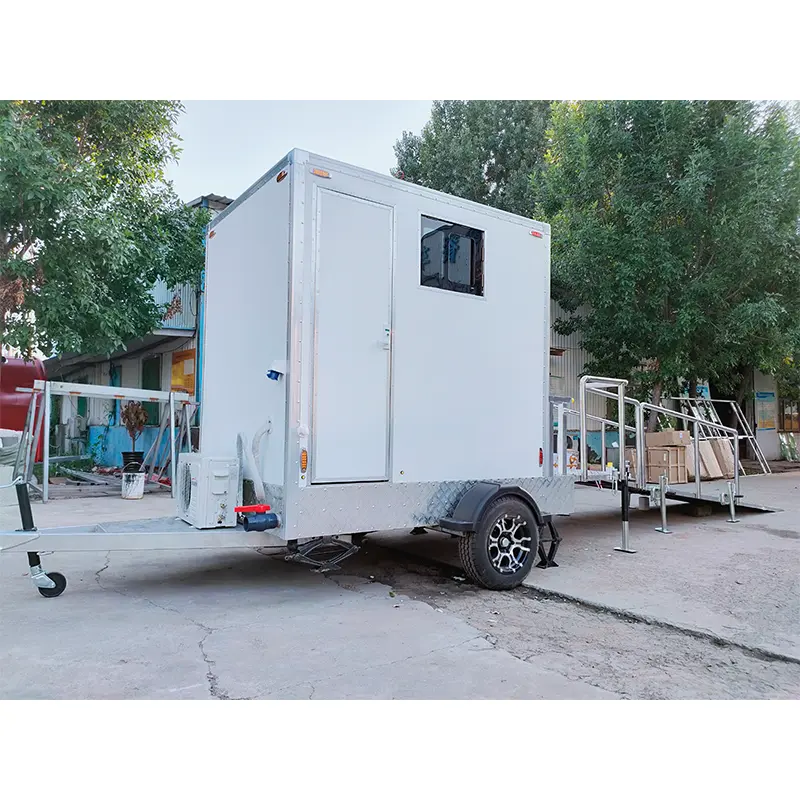

A TUNE kerekesszékkel megközelíthető ADA Restroom Trailer egy mobil mosdóegység, amelyet kerekesszékesek és további támogatást igénylő személyek számára terveztek. A Qingdao Tune Technology Co., Ltd. mobil mellékutánfutók gyártójaként nyilvános rendezvények, önkormányzati létesítmények, építkezések és akadálymentes helyszíni projektek számára gyártja ezt az ADA WC-pótkocsit. A kialakítás szélesebb hozzáférési útvonalat, külső fém rámpát, tágas belső elrendezést, hozzáférhető kézmosó berendezéseket, kapaszkodókat és segélyhívó gombot tartalmaz.
Az ADA WC utánfutót nem csak a rámpa megléte értékeli. Az ajtók távolsága, a rámpa lejtői, a fordulótér, a WC átszállási területe, a korlátok helyzete, a mosdó magassága, a vészhelyzeti hozzáférés és a helyi akadálymentesítési szabályok egyaránt befolyásolják a gyakorlati használhatóságot.
A mellékelt konfiguráció célja, hogy támogassa az akadálymentesített hozzáférést. A helyi vásárlók az egység közszolgálatba helyezése előtt ellenőrzik a végleges rajzot az országukban, államukban vagy településeiken érvényes előírásoknak megfelelően.


|
Tétel |
Referencia specifikáció |
|
Termék neve |
Kerekesszékkel megközelíthető ADA illemhelyi pótkocsi |
|
Modell |
TND30 |
|
Termék típusa |
Akadálymentes mobil WC pótkocsi |
|
Teljes méretek |
3000 × 1900 × 2650 mm |
|
Hozzávetőleges birodalmi méret |
9,84 × 5,9 × 8,69 láb |
|
Referenciasúly |
900 kg / 1984 font |
|
Tengelyrendszer |
1 torziós tengely fékekkel |
|
Referencia tengelyterhelés |
1800 kg-ig |
|
Gumiabroncsok |
2 × 195/70 R15 |
|
Fal Anyaga |
40 mm-es üvegszálas szendvicspanel |
|
Édesvíz tartály |
400 literes rozsdamentes acél tartály |
|
Szennyvíztartály |
800 literes rozsdamentes acél tartály |
|
WC |
Lábbal működtethető kerámia öblítő WC |
|
Vízi létesítmények |
Hozzáférhető kézmosó |
|
Vízrendszer |
Hideg-meleg víz rendszer |
|
Hozzáférési berendezések |
Fém kerekesszék rámpa |
|
Támogató berendezések |
Fogórúd és segélyhívó gomb |
|
Klímaberendezések |
Légkondicionáló rendszer |
|
Egyéb berendezések |
Tükrök, zuhanyfej, függöny, világítás és zenei rendszer |
|
Külső kivitel |
Piros, kék, rózsaszín vagy egyedi színben |
A végleges méreteket és a belső hézagokat a jóváhagyott műszaki rajzon ellenőrizzük. Az opcionális felszerelés befolyásolhatja a rendelkezésre álló fordulóterületet, a szervizelhetőséget és a teljes tömeget.

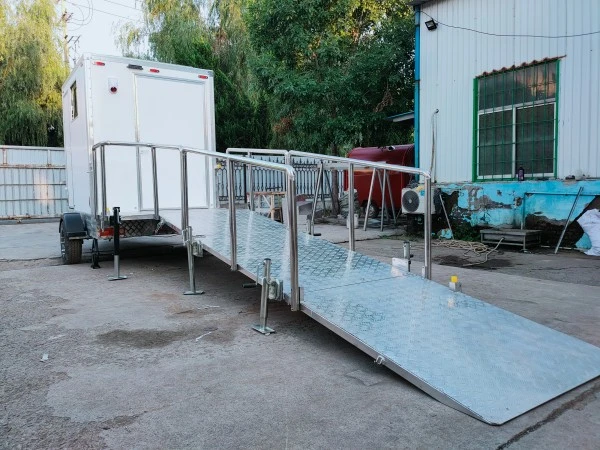

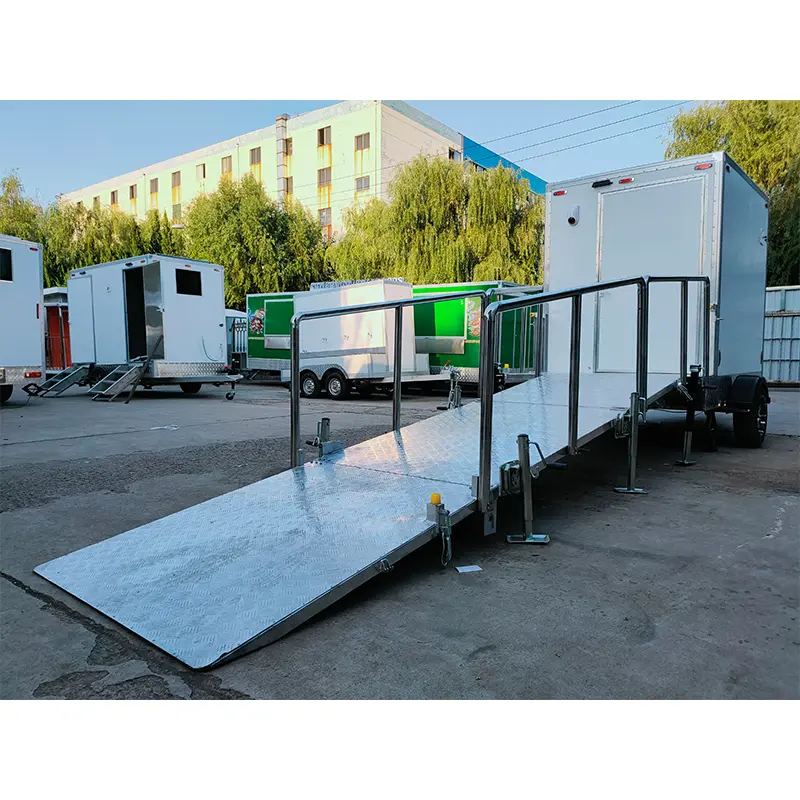

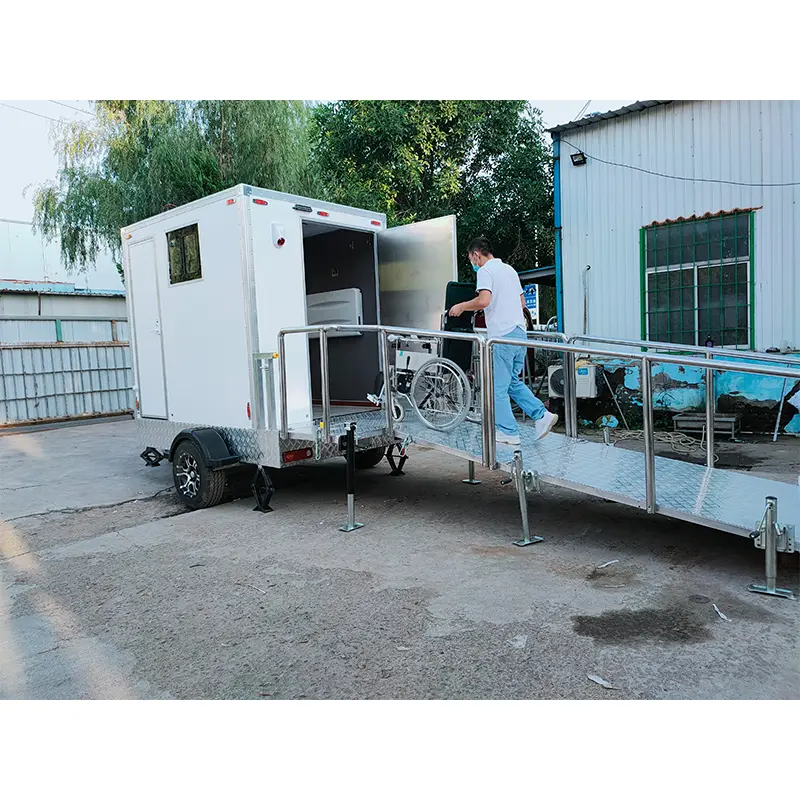

A fém feljáró rámpa csökkenti a talaj és a pótkocsi padlója közötti magasságkülönbséget. A helyszín üzemeltetője a pótkocsit stabil talajra helyezi, és a rámpa felületét sártól, víztől, laza anyagoktól és akadályoktól mentesen tartja.

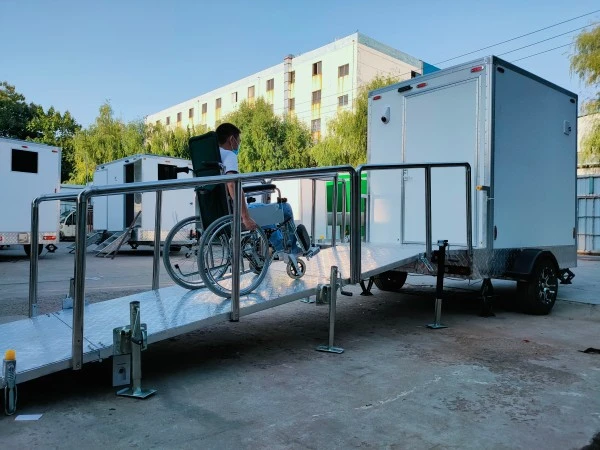

A tényleges rámpaszög a pótkocsi padlómagasságától és a talajviszonyoktól függ. A rámpa elején megfelelő leszállási terület van fenntartva, hogy a kerekesszékesek biztonságosan megközelíthessenek, megfordulhassanak és beléphessenek.

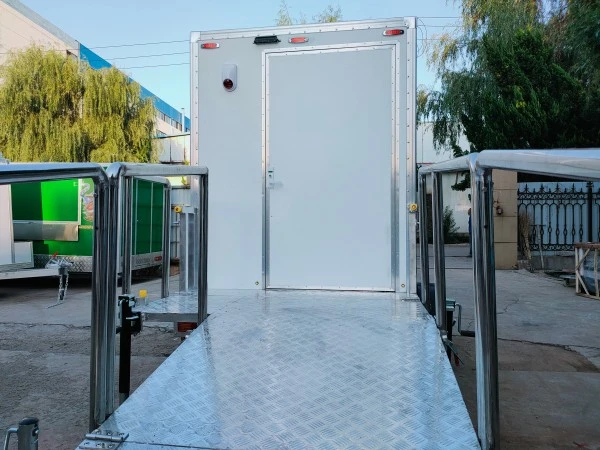

A szélesebb bejárat és a nyitott belső elrendezés több helyet biztosít a kerekesszékesek számára. A végleges kialakítás figyelembe veszi a kerekesszék fordulási sugarát, az ajtó kilengését, a WC áthelyezési helyzetét és a mosogató megközelítési útvonalát.
Nyilvános projektek esetén a vásárló megerősíti, hogy a helyi szabályok megkövetelik-e a további kapaszkodókat, jelzéseket, csúszásmentes padlóburkolatot, vizuális jelzőfényeket vagy vészvilágítást.

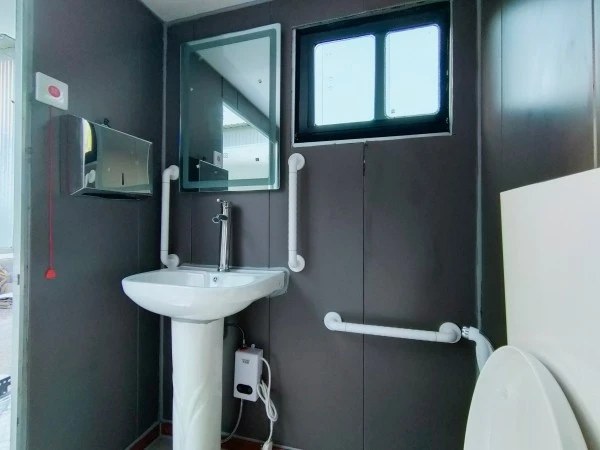

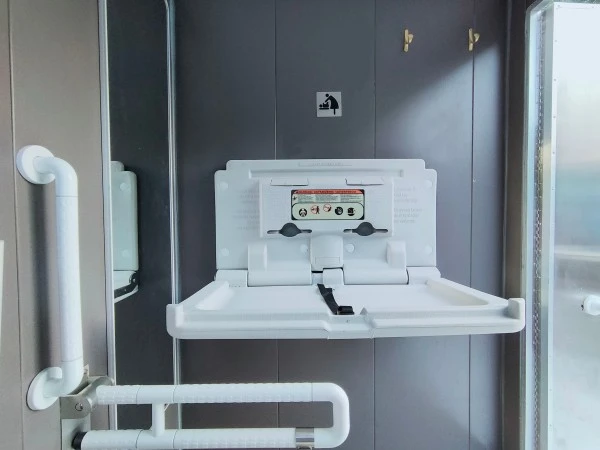

A kerámia láböblítős WC-t olyan magasságban kell elhelyezni, amely hozzáférhető használatra alkalmas. A fogantyúk támogatják a felhasználókat az átvitel és a mozgás során. A rudak végső elhelyezkedését és szilárdsági követelményeit a gyártásellenőrzés során ellenőrzik.
A mosdókagylót alacsonyabban és jobban megközelíthető elrendezéssel tervezték, mint egy normál, álló mosogatónál. A vásárló a rajz véglegesítése előtt megerősíti a kívánt mosogató magasságot, térdhézagot, csaptelep stílust és melegvíz-szabályozási módot.
Az utánfutó belsejében egy segélyhívó gomb található, így a felhasználó szükség esetén segítséget kérhet. A projekt üzemeltetője határozza meg, hogyan fogadja a jelet, ki válaszol, és hogyan tesztelik a rendszert, mielőtt a trailert nyilvánosan megnyitják.
Ez a hordozható WC utánfutó a következőkhöz használható:
● Kültéri esküvők és nyilvános rendezvények
● Festivals and exhibitions
● Építési és felújítási területek
● Parkok és rekreációs területek
● Sporthelyszínek
● Filmek gyártási helyszínei
● Ideiglenes önkormányzati létesítmények
● Vészhelyzeti reagálási és segélyezési projektek
● Hozzáférhető létesítmények privát rendezvényekhez
Szabadtéri rendezvények esetén az utánfutót szilárd útvonalon kell elhelyezni, megfelelő hely mellett a rámpa körül. Építési projektek esetén a hozzáférési utat lehetőség szerint el kell választani a nehéz berendezésektől és az egyenetlen talajtól.
A mobil formátum akkor hasznos, ha az elérhető létesítményre korlátozott projektidőszakra van szükség, vagy ha áthelyezik a helyek között. A vevő megszervezi a szállítást, a talajtámogatást, az édesvíz feltöltést, a szennyvízelvezetést és a rutintisztítást.
A referenciamodell egy 400 literes édesvíztartályt és egy 800 literes szennyvíztartályt tartalmaz. Ezek a tartályok támogatják az ideiglenes működést anélkül, hogy állandó települési vízcsatlakozást igényelnének, míg a szervizintervallum a felhasználók számától és a tisztítási igényektől függ.
Az alapfelszereltség tartalmazza:
● Egyetlen kézmosó mosogató
● Nyomógombos csaptelep
● Hideg-melegvíz-rendszer
● Vízszivattyú
● Légkondicionáló rendszer
● Belső és külső világítás
● Zuhanyfej és függönyök, ha kiválasztották
● Zenelejátszó rendszer
● Tükör- és tartószerelvények
Az elektromos feszültség, a frekvencia, a légkondicionáló teljesítmény, a vízmelegítő típusa és a vészgombos csatlakozás a célpiacnak megfelelően visszaigazolva.
1. Helyezze az utánfutót stabil és ésszerűen vízszintes talajra.
2. Telepítse és ellenőrizze a hozzáférési rámpát.
3. Ellenőrizze a szabad utat a földtől a bejáratig.
4. Töltse meg az édesvíztartályt.
5. Tesztelje le a mosogatót, a csaptelepet és a WC-t.
6. Ellenőrizze a segélyhívó gombot.
7. Ellenőrizze a kapaszkodókat és a hozzáférhető rögzítéseket.
8. Ellenőrizze a világítást, a légkondicionálást és a szellőzést.
9. Használat közben tartsa zárva a szennyvízkivezetést.
A kezelők tervezett időközönként ellenőrzik a rámpa felületét, az ajtó mozgását, a kapaszkodórúd rögzítőit, a mosdókagyló hozzáférését, a WC funkciót, a vészjelzést és a padló állapotát.
A TUNE Factory megszervezi az utánfutó méreteinek, a tengely és a gumiabroncs felszerelésének, a fék- és világítási rendszereknek, a rámpa szerkezetének, az ajtószélességnek és a működésnek, a WC és a kapaszkodó beépítésének, a mosogató helyzetének, a vízszivattyú és a vízvezeték csatlakozásoknak, a vészgombos működésnek, a légkondicionáló funkciónak, a belső felületnek és a padló állapotának, valamint a csomagolás és szállítás védelmének ellenőrzését.
A vevő a szállítás előtt kéri a végleges elrendezési rajzot, a felszerelések listáját és az ellenőrzési jegyzőkönyvet.


A belső teret a projekt igényének megfelelően alakítják ki. A lehetőségek a következők:
● Different sink arrangement
● További kapaszkodók
● Alternatív csapvezérlők
● Melegvizes berendezés
● Külső márkajelzés
● Testreszabott színek
● Irány- és hozzáférhetőségi táblák
● Kiegészítő világítás
● Módosított ajtó- vagy rámpaelrendezés
● Kiválasztott zuhanyfelszerelés
A testreszabást felülvizsgálják a fordulási térre, a karosszéria méreteire, a tengelyterhelésre, az elektromos igényekre és a karbantartáshoz való hozzáférésre gyakorolt hatása szempontjából.
CE-jelölés – EU biztonsági, egészségügyi és környezetvédelmi szabványok.
ISO 9001 – nemzetközi minőségirányítási rendszer szabvány.
DOT-tanúsítvány – az Egyesült Államok Közlekedési Minisztériumának biztonsági szabványai.
Nyilvános rendezvényeken használatos, amikor a végleges elrendezést, a hozzáférési útvonalat és a helyi akadálymentesítési követelményeket a projekt üzemeltetője felülvizsgálta és jóváhagyta.
A szabványos fájl egy fém akadálymentesítési rámpát azonosít. A hidraulikus süllyesztőrendszert opcionális konfigurációként kell kezelni, kivéve, ha az kifejezetten szerepel és megerősíti az árajánlatban.
Nincs szükség állandó csatlakozásra, mert a pótkocsi édesvíztartályt tartalmaz. A tartályt újratöltik, és a szennyvizet egy jóváhagyott rendszeren keresztül távolítják el.
Igen. A TUNE Factory a gyártás előtt tárgyalja a belső berendezéseket, a színeket, a márkát, a vízrendszereket, a világítást és a hozzáférhetőség részleteit.
Adja meg a rendeltetési helyet, a tervezett alkalmazást, a becsült felhasználókat, a helyszín hozzáférési feltételeit, a szükséges akadálymentesítési jellemzőket, az elektromos szabványt, a vízszolgáltatási tervet, a külső színt, a logót és a szállítási céldátumot.
A TUNE elkészíti a műszaki rajzot, a konfigurációs listát, a víz- és elektromos tervet, az ellenőrzési ellenőrző listát és a kereskedelmi árajánlatot jóváhagyásra.
● Termék neve: Akadálymentesített ADA mosdóelőzetes
● Beépítési régió: Atlanti-óceán középső partvidéke és a városi park helyszínei, Egyesült Államok
● Ügyfélkategória: Kereskedelmi rendezvények higiéniai és flottakölcsönzési szolgáltatásai
● Alaprajzi elrendezés: Integrált háromajtós lakosztály (1 kerekesszékkel megközelíthető ADA-kamra + 2 privát standard szoba)
● Alsókocsi specifikációi: Nagy teherbírású tandem kéttengelyes rendszer, egyedi krómozott kerekek, nagy terhelésű radiál gumiabroncsok
● Occupancy Logic System: Ajtóra szerelhető, külső, kétszínű LED állapotjelző csíkok (zöld: üres / piros: használatban)
Ahhoz, hogy a mobil higiéniai egységeket nyilvános rendezvényekre és luxus szabadtéri esküvőkre telepítsük az Egyesült Államokban, szigorú szerkezeti szabványok, alacsony lejtős akadálymentesítési irányelvek és nagy teherbírású alváztechnika betartása szükséges:

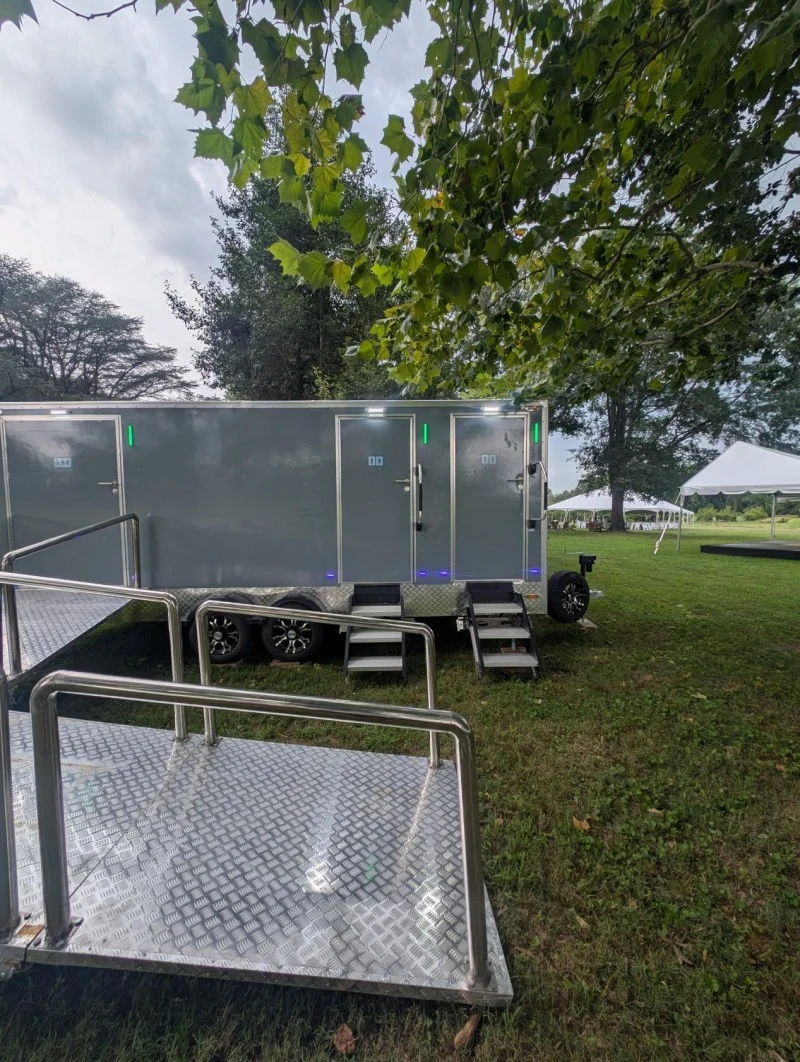

Az elsődleges lakosztály egy kereskedelmi minőségű kiterjesztett alumínium gyémántlemez rámpát használ. A fokozatos dőlésszögű kialakítás lehetővé teszi a zökkenőmentes, önsegítő bejutást a kézi és elektromos kerekesszéket használók, valamint a gyalogos támogatást igénylő vendégek számára. A folyamatos, többszintű, 304-es fokozatú rozsdamentes acél korlátok mereven vannak felszerelve a rámpa kerülete mentén, hogy megakadályozzák az élek elcsúszását és ellenálljanak a nagy lefelé irányuló erőnek.
Az egység megőrzi a keret egyenletességét a különböző talajfelületeken – a puha, burkolatlan parkgyeptől a part menti vízpartok melletti tömör aszfaltig. Az integrált, nagy teherbírású kitámasztókarok szintező emelők kiküszöbölik az alváz elhajlását a rámpaterhelés és a nagy gyalogos forgalom során.

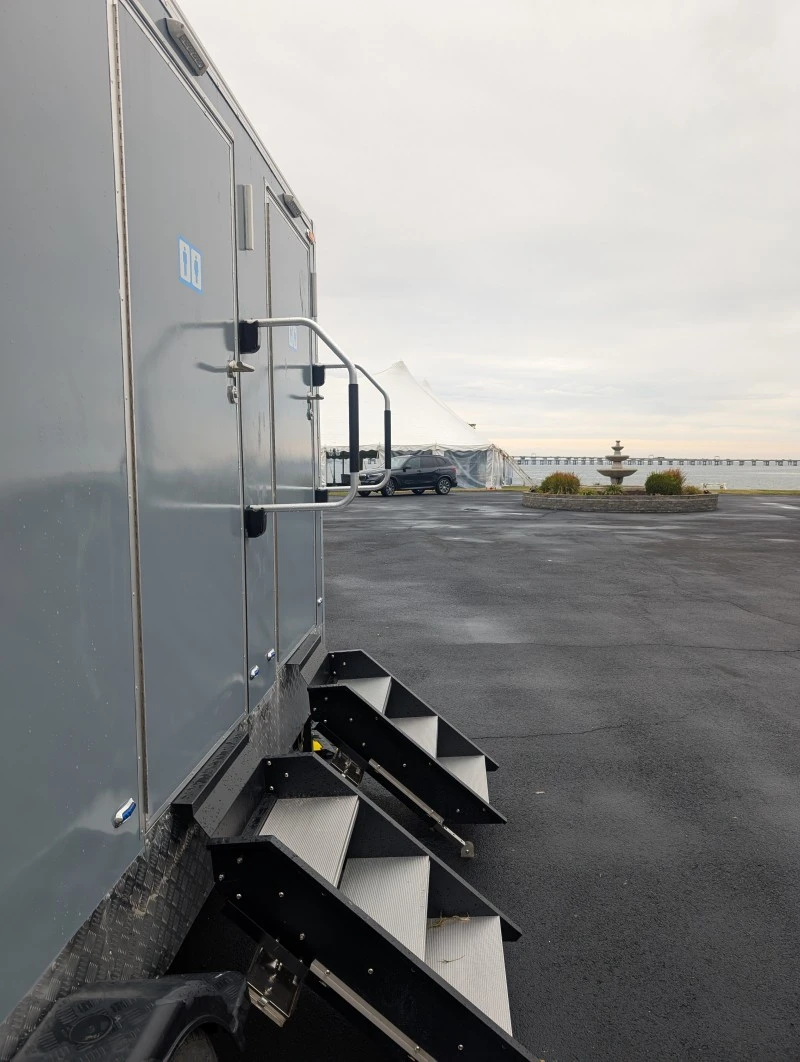

Minden bejárati ajtón felül van egy külső LED-es megvilágító sáv és egy függőleges állapotsáv, amely automatikusan zöldről pirosra vált, ha a belső ajtócsavar be van kapcsolva. A standard vendéglakosztályok legördülő, 3 szintes alumínium lépcsőmodulokat használnak, amelyek nagy súrlódású futófelülettel és ívelt acél segédfogantyúkkal készülnek a biztonságos bejutáshoz az esti események során.
Ellenőrzött vevő: logisztikai menedzser, Közép-Atlanti esemény- és flottamegoldások Helyszín: Maryland / Virginia Event Zone, Egyesült Államok Értékelés: 5,0/5,0 csillag
"A kerekesszékkel megközelíthető ADA Restroom Trailert integráltuk bérelt flottánkba, hogy megfeleljen az önkormányzati előírásoknak a nyilvános fesztiválokra és a csúcskategóriás ingatlanesküvőkre a régióban. A kisegítő berendezések gyakran ipari megjelenésűek lehetnek, de ez az egység megtalálja a megfelelő egyensúlyt a letisztult építészeti tervezés és a nagy teherbírású közművesség között.
A fuvarozás az udvarunkra zökkenőmentesen zajlott, minden szerkezeti elem sértetlenül megérkezett. Az elülső A-vázon található nyelves pótkerék praktikus kiegészítő, amely nyugalmat biztosít országúti fuvarozóinknak a helyszínek közötti utazás során.
Működési szempontból a trailer felülmúlta a várakozásokat. Egy 500 vendéget számláló hétvégi esemény során az ADA rámpa folyamatos forgalmat biztosított anélkül, hogy elmozdult volna vagy elhajolna a gyepen. A belső vízvezetékek megbízhatóan működtek a szabványos városi víz- és parti áramcsatlakozásokon. A zöld/piros LED-es foglaltsági lámpák az ajtók külsején jelentősen csökkentették a vezetékek torlódását. Ez egy jól megtervezett, tartós és teljesen működőképes mobil létesítmény."
