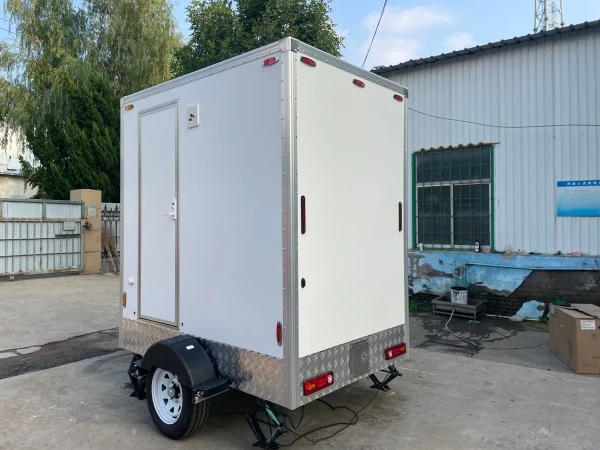

Single Station Mobile Restroom Trailer

A TUNE TN-T21 Single Station Mobile Restroom Trailer egy vontatható higiéniai egység egy privát mellékhelyiséggel kisebb rendezvények, építési projektek, esküvők, ideiglenes piacok, sporttevékenységek, parkok és felújítási helyszínek számára. A Qingdao Tune Technology Co., Ltd. hordozható mellékutánfutók gyártójaként ezt az 1 bódéból álló mosdó-utánfutót és építkezési illemhelyi pótkocsit gyárt rendezvénykölcsönző cégek, vállalkozók és létesítményüzemeltetők számára.

A Qingdao Tune Technology Co., Ltd.-t 2015-ben alapították, és mintegy 4500 négyzetméteres gyártóüzemet üzemeltet a kínai Shandongban. A gyár az anyag-előkészítést, lézervágást, hegesztést, polírozást, festést, összeszerelést, minőségellenőrzést, csomagolást és szállítást végzi. A TUNE termékeket több mint 50 országba exportálják, Észak-Amerika az eladások hozzávetőleg 60%-át, Európa pedig körülbelül 25%-át. A gyártás az ISO 9001 minőségirányítást követi, és az alkalmazandó konfigurációk CE, DOT, EPR és COC dokumentációval rendelkeznek. A harmadik fél által végzett ellenőrzéseket az SGS és az Intertek végzi.

A konfiguráció kiválasztása előtt a vásárlók értékelik:

● A felhasználók várható száma

● Üzemidő

● Víztöltési módszer

● Szennyvízelvezető hely

● Vontatási hozzáférés

● A talaj állapota

● Elektromos ellátás

● Helyi higiéniai követelmények

● Tisztítási és karbantartási gyakoriság

Rendezvények esetén a mellékhelyiség elég közel van ahhoz, hogy kényelmesen hozzáférjen, de távol az ételkészítési és étkezőhelyiségektől. Építési terület esetében a behajtási útvonalat, a talajstabilitást, a szolgálati távolságot és a szennyvízgyűjtési módot a szállítás előtt visszaigazolják.

Termékkonfiguráció egy pillantással

A végső tömeg megváltozik a víz, a légkondicionáló, az elektromos berendezések, a dekorációs anyagok és az opcionális szerelvények hozzáadása után. A vontatójármű kiválasztása a pótkocsi terhelt tömegének és a helyi vontatási előírásoknak megfelelően történik.

Mérnöki adatok

A következő adatok állnak rendelkezésre a projekt felülvizsgálatához, és a végleges konfiguráció szerint megerősítve vannak:

Alváz, vontatás és stabilizátor

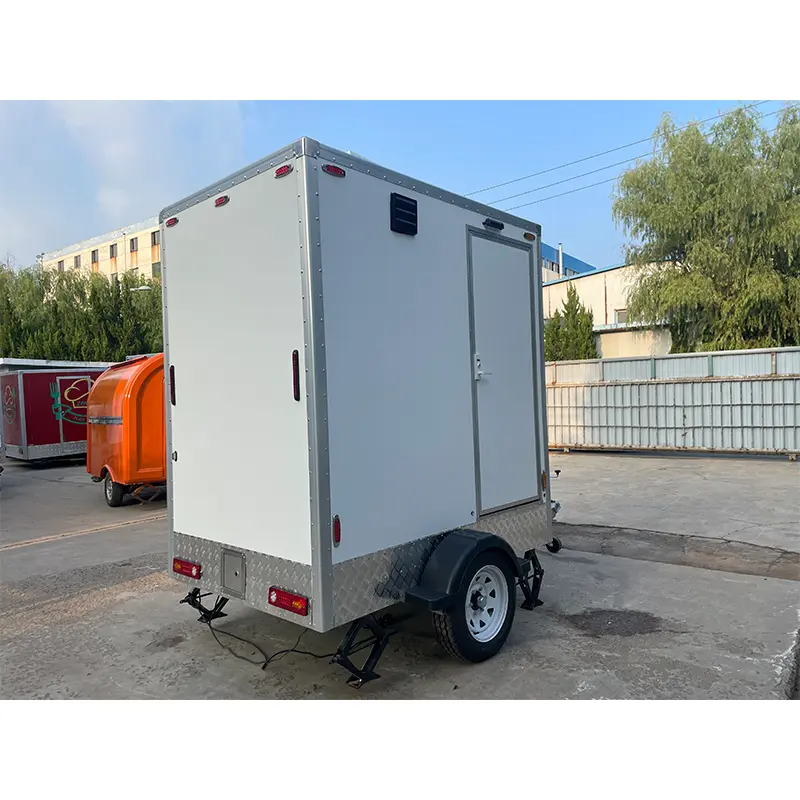

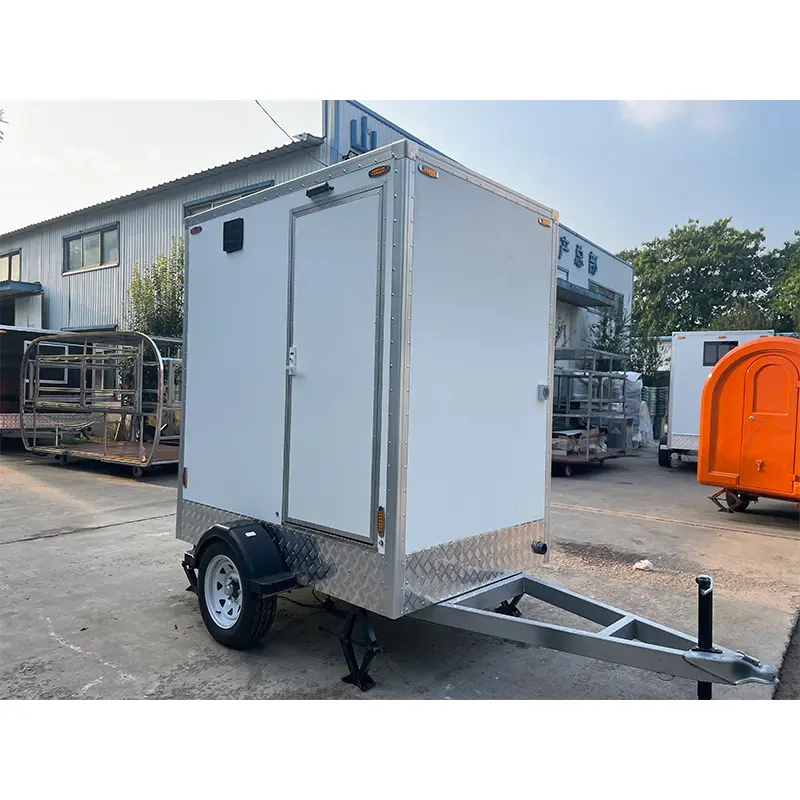

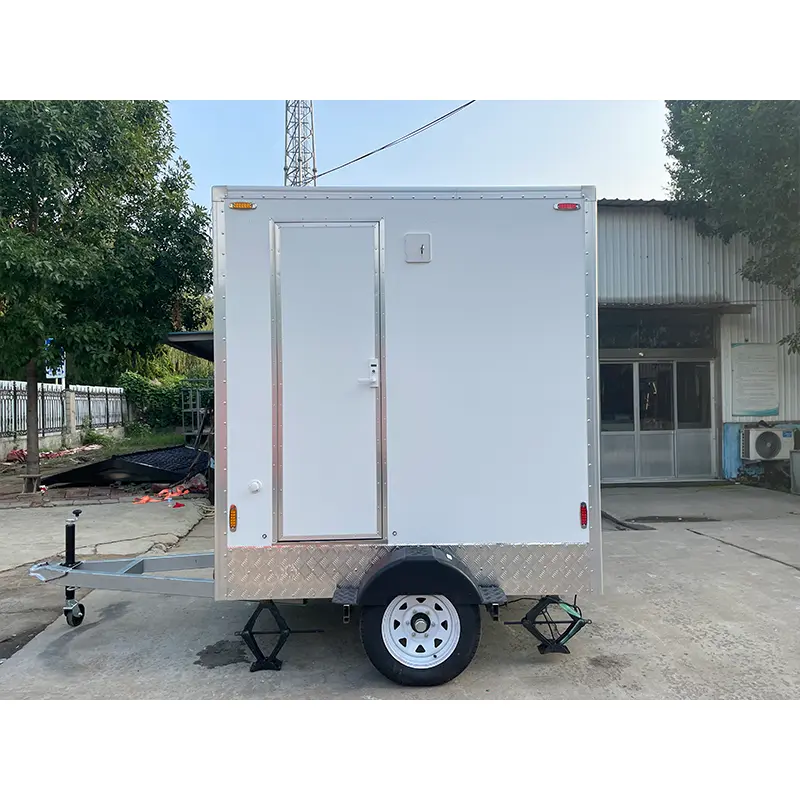

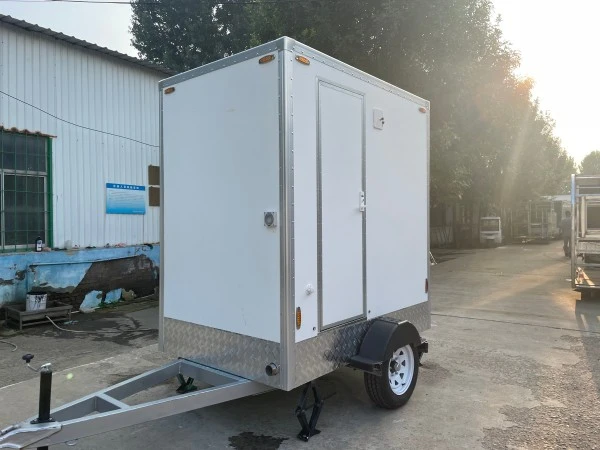

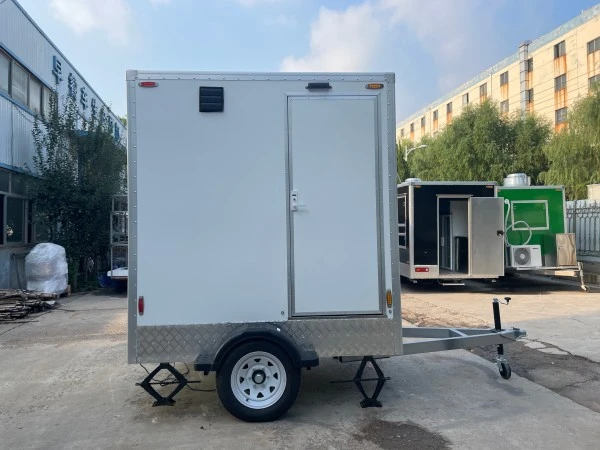

A Single Station Mobile Restroom Trailer hegesztett fémkeretet használ a mellékhelyiség testének, víztartályoknak, szaniter felszereléseknek és elektromos alkatrészeknek a megtámasztására. A referenciamodell egyetlen torziós tengellyel van felszerelve fékekkel, pneumatikus abroncsokkal, vonóhoroggal, első zsugorkerékkel és stabilizáló lábakkal.

Vontatás előtt a kezelő ellenőrzi:

● Rögzítés

● Biztonsági lánc

● Világító csatlakozó

● A gumiabroncsok állapota és nyomása

● Kerékrögzítők

● Fékcsatlakozás

● Jockey kerék

● Stabilizátor lábak

● Hátsó és oldalsó lámpák

A stabilizáló lábak segítenek csökkenteni a mozgást a parkolás után, és nem az instabil talaj vagy a túlzott lejtő kijavítására szolgálnak. Használat előtt az utánfutót kellően vízszintes és tömör talajra kell helyezni.

Vízrendszer és napi működési eljárás

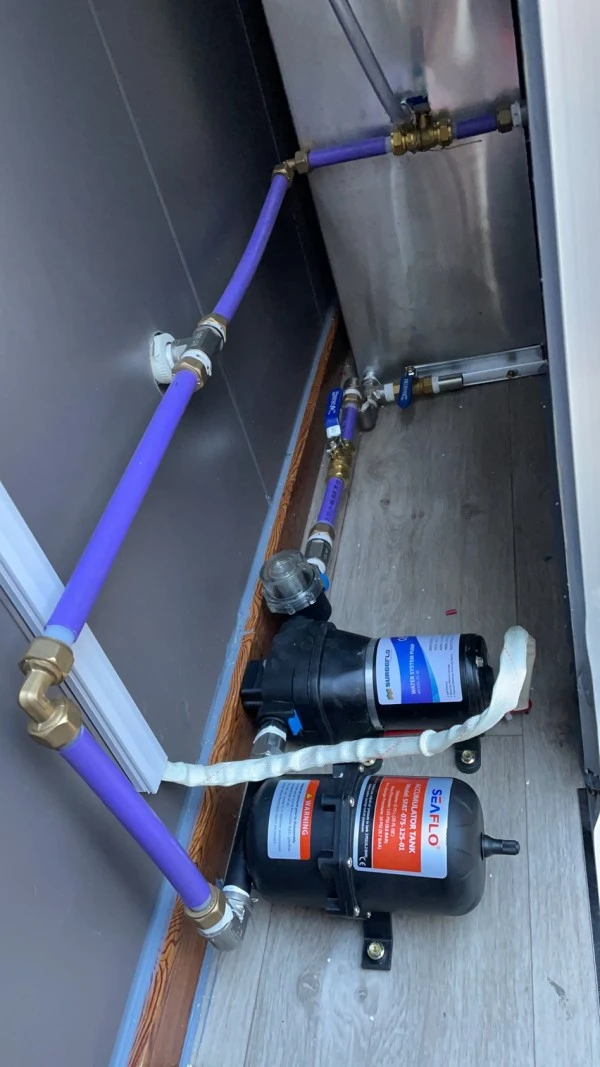

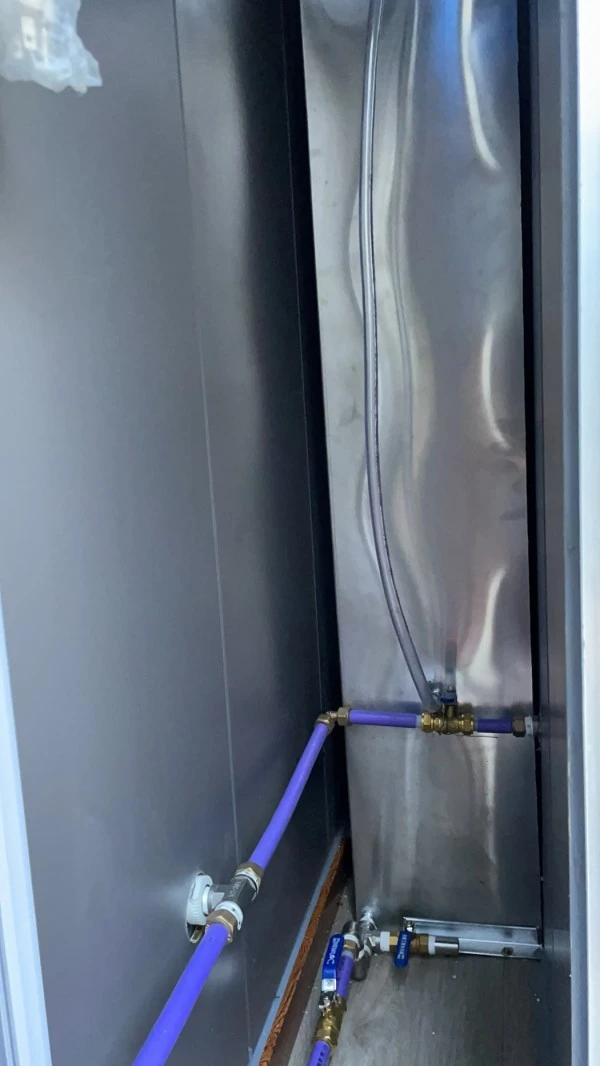

A referencia konfiguráció egy 400 literes édesvíztartályt és egy 600 literes szennyvíztartályt tartalmaz. A rendszer tartalmazhat vízszivattyút, vízmelegítőt, vízelosztót, tápcsöveket, szelepeket és vízelvezető szerelvényeket is.

Megnyitás előtt

1. Töltse meg az édesvíztartályt.

2. Ellenőrizze a látható csőkötéseket és szelepeket.

3. Tesztelje a csaptelepet és a WC-öblítést.

4. Győződjön meg arról, hogy a szennyvízkimenet el van zárva.

5. Ellenőrizze a szivattyút és a vízmelegítőt.

6. Győződjön meg arról, hogy az utánfutó stabil.

7. Tesztelje a belső világítást és szellőzést.

Műtét után

1. Tisztítsa meg a WC-t, a mosdót, a padlót és az ajtókilincseket.

2. Ellenőrizze, hogy nincs-e szivárgás vagy abnormális szivattyúzaj.

3. Kövesse a szennyvízszintet.

4. Engedélyezett helyen ürítse ki a szennyvíztartályt.

5. Ahol megengedett, öblítse le a rendszert.

6. Védje meg vagy ürítse le a csöveket fagyos időben.

A tartály kapacitása nem fix számú felhasználót jelent. A tényleges szervizintervallumok az öblítés gyakoriságától, a tisztítási követelményektől, a vízfogyasztástól és az üzemóráktól függenek.

Belső berendezések és felhasználói élmény

A belső térben egy mosdóhelyiség található, és kerámia láböblítő WC-vel, kézmosóval, tükörrel, világítással, szellőztetéssel, gardróbbal, vízmelegítővel és opcionális légkondicionálóval rendelkezik.

Kerámia láböblítő WC

A WC a tisztavíz-rendszerből kapja a vizet, és a szennyvíztartályba engedi. A WC aljzatát, a csőcsatlakozásokat, a tömítési pontokat és a szerviz hozzáférést a rutin karbantartás során ellenőrzik.

Kézmosó mosogató

A mosogató a kiválasztott konfigurációnak megfelelően nyomógombos csappal vagy hideg-meleg vizes csappal van felszerelve. Az alsó szekrény a vízvezeték alkatrészeket és a tisztítószereket rendezi.

Tükör és világítás

A tükör és a világítási rendszer javítja a láthatóságot a kompakt mellékhelyiségben. A víz közelében telepített elektromos szerelvények kiválasztása és karbantartása a vonatkozó elektromos követelményeknek megfelelően történik.

Szag- és nedvességszabályozás

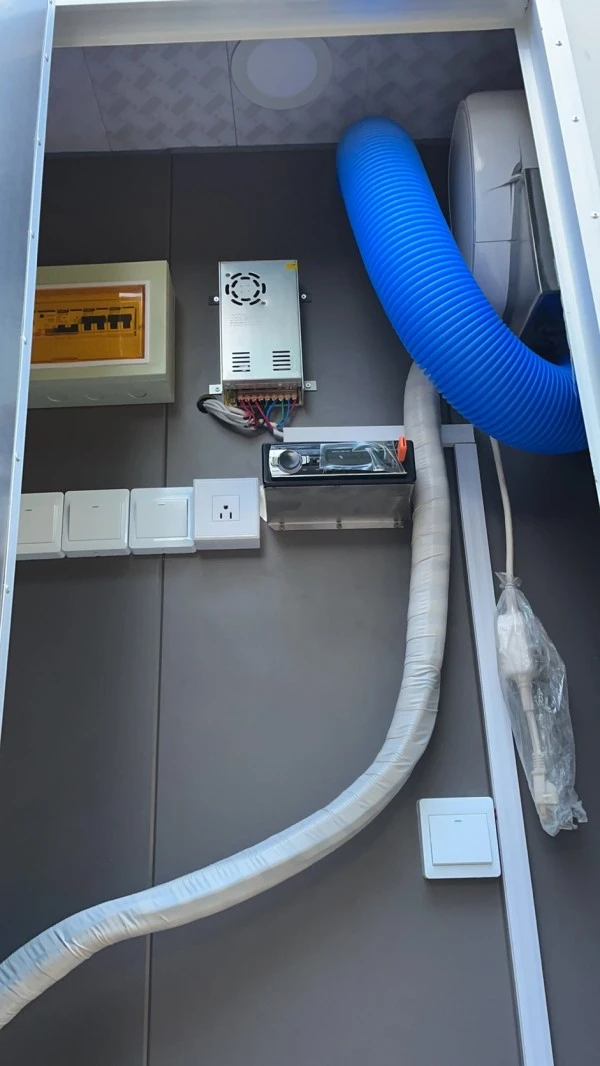

Az elszívó ventilátor és a szellőzőcsatorna eltávolítja a párás levegőt és csökkenti a szagok felhalmozódását. A szellőztetést rendszeres tisztítással, szennyvíztisztítással és a vízelvezető elemek megfelelő tömítésével együtt alkalmazzák.

Gyakran Ismételt Kérdések

Ehhez az egységhez kell-e vontatójármű?

Igen. Az 1 bódéhoz tartozó pótkocsi vontatható egység, és kompatibilis járműre van szükség, megfelelő vontatási kapacitással, vonóhorog csatlakozással, fékrendszerrel és elektromos csatlakozással.

Építkezésre alkalmas?

Olyan építési területen alkalmazzák, ahol a hozzáférési útvonal, a talajállapot, a vízellátás, a tisztítási terv és a szennyvízelvezetési mód megfelelő. A helyi foglalkozási és higiéniai követelményeket a vevő ellenőrzi.

Mekkora az édesvíz- és szennyvízkapacitás?

A referencia konfiguráció egy 400 literes édesvíztartályt és egy 600 literes szennyvíztartályt tartalmaz. A tényleges karbantartási gyakoriság a használattól és az üzemi körülményektől függ.

Testreszabható a belső tér?

Igen. A WC, a mosdó, a csaptelep, a tükör, a világítás, a vízmelegítő, a szellőztetés, a légkondicionálás, a zenei rendszer és a tárolószekrény a projekt követelményei szerint kerül beállításra.

A meleg víz is benne van?

A vízmelegítő rendszer a referenciakonfigurációban szerepel. A végső modellt, a feszültséget, a névleges teljesítményt és a beszámítást az árajánlat erősíti meg.

Megváltoztatható a külső szín és a logó?

Igen. A külső szín és a logó személyre szabott egy jóváhagyott színkártya, grafikai fájl vagy márkatervezés szerint.

Külső karosszéria és testreszabási lehetőségek

A karosszéria 40 mm-es üvegszálas szendvicspanelt használ a referenciaspecifikációban. A külső megjelenést a különböző rendezvénystílusokhoz, vállalati márkához és működési környezetekhez igazították.

A választható lehetőségek a következők:

● Egyedi külső szín

● Embléma és bakelit grafika

● LED reklámfénydoboz

● Ajtó vasalat

● Belső falburkolat

● Tükör és fényelrendezés

● Mosogató és szekrény stílusa

● Légkondicionáló egység

● Elszívó ventilátor

● Vízmelegítő

● Zenelejátszó

● További elektromos aljzatok

● Biztonsági és üzemeltetési táblák

A végső tervezés figyelembe veszi a tisztítást, a szállítási magasságot, a karbantartási hozzáférést, a márka láthatóságát és a helyi működési feltételeket.

Gyártási és ellenőrzési folyamat

Egy tipikus gyártási folyamat a következőket tartalmazza:

Anyag-előkészítés → Alvázhegesztés → Karosszériaelem szerelés → Ajtó- és kárpitszerelés → Tartály- és csőszerelés → Elektromos vezetékek → Szaniter szerelvények szerelése → Szellőző- és légkondicionáló szerelvények → Vízszivárgás-ellenőrzés → Elektromos teszt → Tisztítás → Csomagolás

Az ellenőrzési pontok a következők:

● A keret és a hegesztés megjelenése

● Tengely és kerék beszerelése

● Rögzítés és stabilizátor működése

● Ajtónyitás és tömítés

● Falra szerelés

● Édesvíz- és szennyvízcsatlakozások

● WC öblítés

● A csaptelep és a szivattyú működése

● Világítás és elektromos kapcsolók

● Szellőztetés és légkondicionálás

● Útjelző lámpák

● Csomagolásvédelem

A gyárlátogatások, a videós ellenőrzések és a szállítás előtti ellenőrzések a projekt megállapodás szerint kerülnek megszervezésre.

Tanúsítványok

CE-jelölés – a pótkocsi vonatkozó elektromos konfigurációira vonatkozik.

ISO 9001 – lefedi a shandongi gyártóüzem gyári minőségirányítási rendszerét.

DOT-dokumentáció – a célpiacon megerősített pótkocsi-szállítási konfigurációkra vonatkozik.

A tanúsítványszámokat, a kiállító szerveket és a termékkört a végleges rendelési dokumentumokkal együtt szállítjuk. A vevők külön ellenőrzik az utánfutók regisztrációját, a vontatási és fékezési követelményeket, az elektromos biztonságot, a víz- és szennyvízszabályokat, a rendezvény helyszínére vonatkozó higiéniai követelményeket, az építési területre vonatkozó szabályokat és a helyi ellenőrzési vagy engedélyezési eljárásokat.

Garancia és értékesítés utáni támogatás

A termékre a kiszállítás napjától számított egy év garanciát vállalunk, hacsak az adásvételi szerződés másként nem rendelkezik.

A garanciális kizárások a nem megfelelő működésből, túlterhelésből, jogosulatlan módosításból, szállításból, normál kopásból, korrózióból, fogyó alkatrészekből, harmadik féltől származó berendezésekből, nem megfelelő feszültségből vagy vis maior eseményekből eredő károkra vonatkoznak.

Gyártási hiba észlelése esetén a vevő megadja a modellt, a gyártási számot, a szállítás dátumát, a számla hivatkozását, fényképeket vagy videót és az üzemi feltételek leírását. A TUNE áttekinti az információkat, és cserealkatrészeket, javítási útmutatást, helyszíni támogatást vagy más, az adásvételi szerződésben megerősített megoldást biztosít.

A műszaki támogatást a TUNE mérnökei e-mailben, videohívásban vagy írásos utasítások útján nyújtják. A pótalkatrészek közé tartoznak a gumiabroncsok, fékelemek, vízszivattyú szerelvények, csaptelepek, ajtóvasalat, világítási modulok és vízelvezető csatlakozók, a raktárkészlettől és a szállítástól függően.

Termékválasztási ellenőrzőlista

Megrendelés előtt a vásárlók megerősítik:

1. Célország és város

2. Szánt alkalmazás

3. Várható üzemidő

4. Szükséges mennyiség

5. A vontatójármű információi

6. Külső szín és logó

7. Víz és elektromos feltételek

8. WC, mosogató és szellőztető konfiguráció

9. Légkondicionálási vagy fűtési követelmények

10. Helyi regisztrációs követelmények

11. Szennyvízelvezetési módszer

12. Cél kézbesítési ütemezés

Kérjen személyre szabott ajánlatot

A TUNE elkészíti az építési helyszíni WC-tréler előzetes konfigurációját a rendeltetési hely, az alkalmazás, a vontatójármű, a higiéniai követelmények és az előnyben részesített felszerelés alapján.

A javaslat a következőket tartalmazza:

● Műszaki paraméterlap

● Előzetes elrendezés

● A vízrendszer elrendezése

● Elektromos konfiguráció

● Opcionális felszerelések listája

● Az ellenőrzés hatóköre

● Csomagolási terv

● Kézbesítési ütemterv

● Kereskedelmi árajánlat
