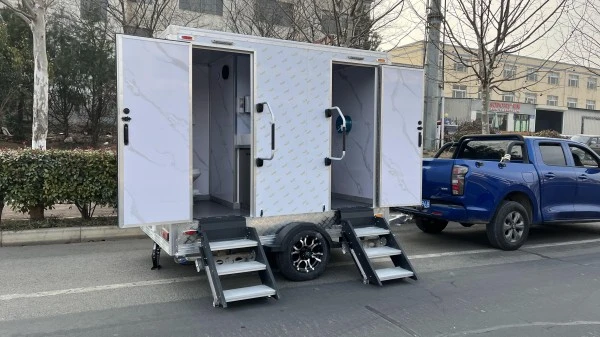

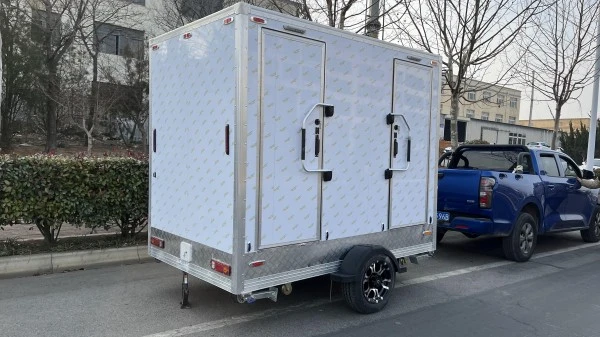

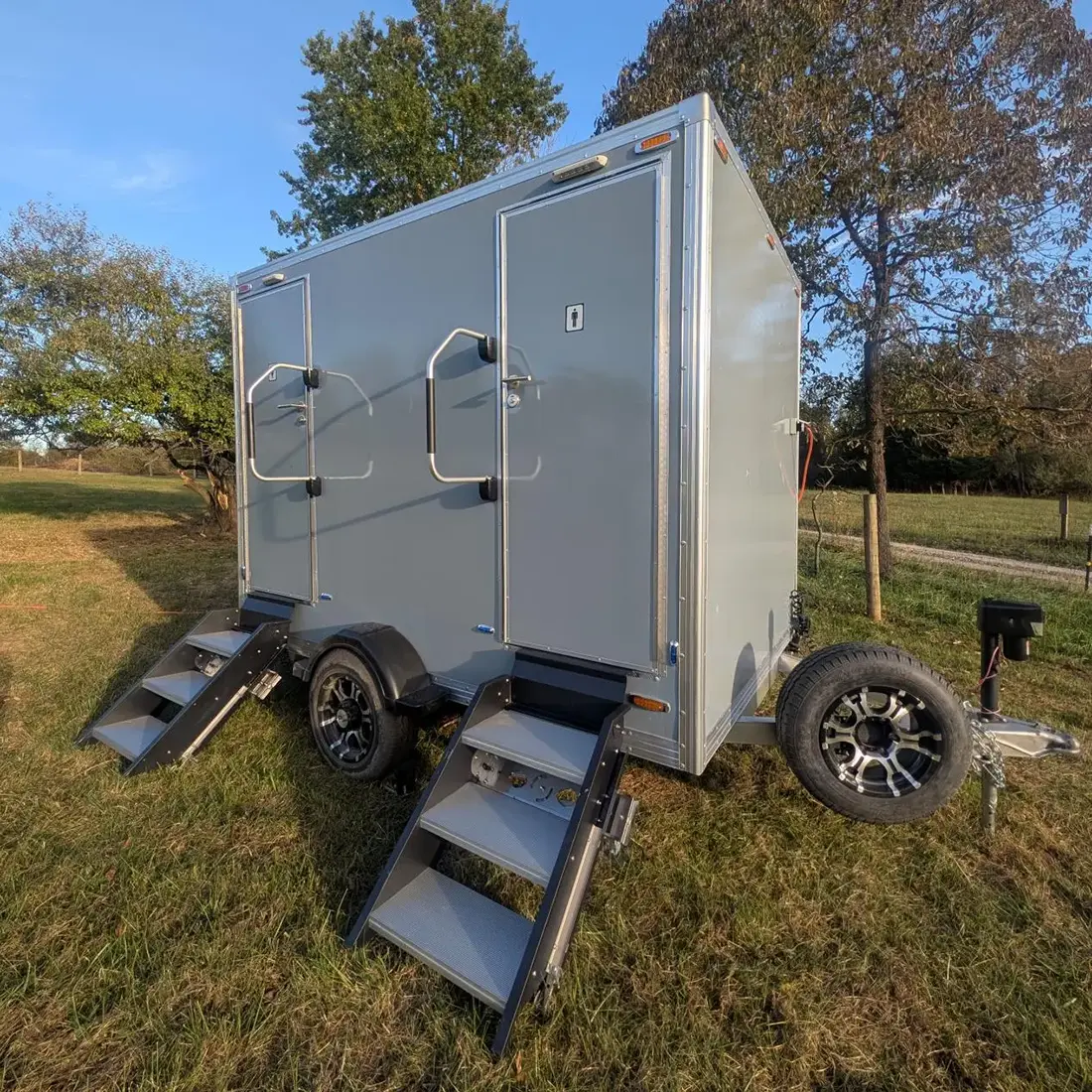

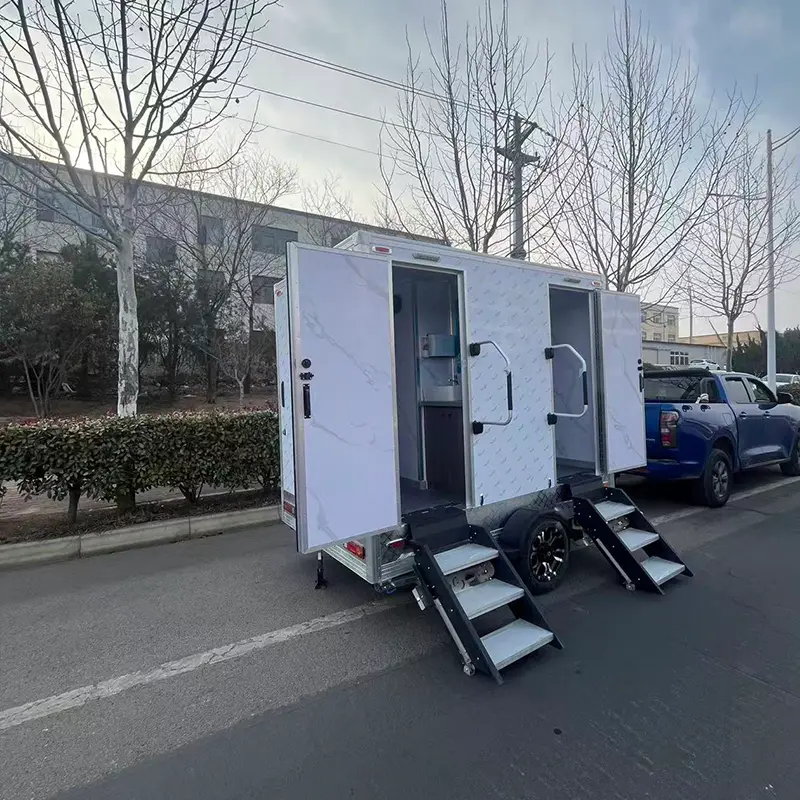

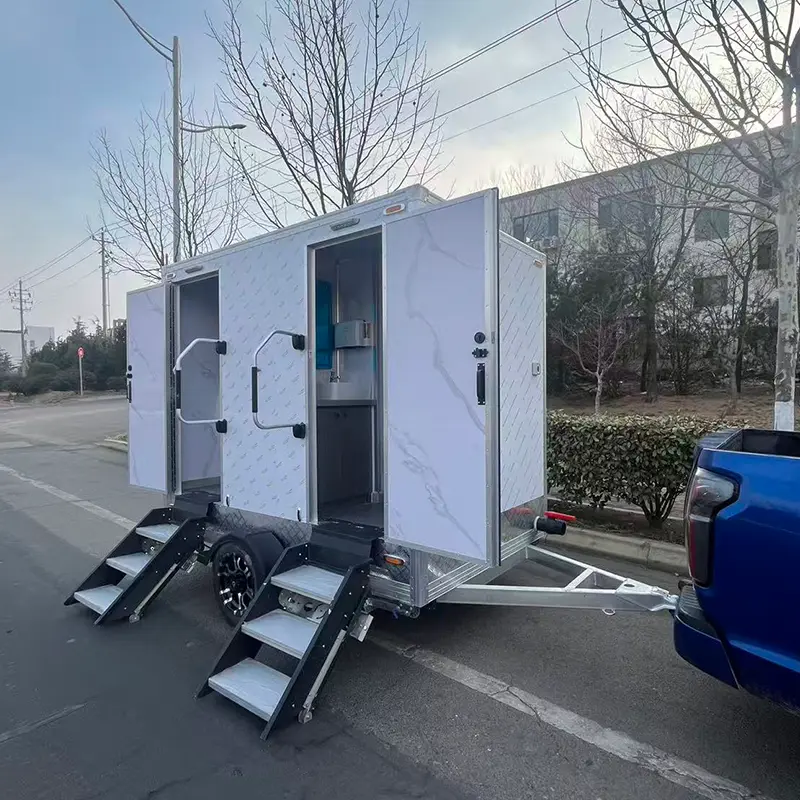

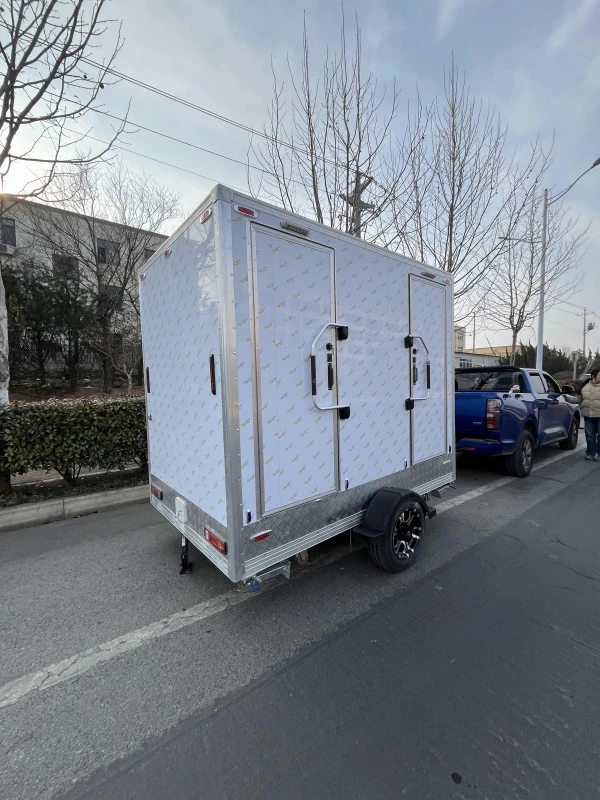

A TUNE TN-T30 kétállomásos hordozható WC-pótkocsi egy vontatható higiéniai egység két privát mellékhelyiséggel, olyan kültéri helyekre tervezve, ahol a rögzített mellékhelyiség nem elérhető, nem elégséges vagy átmenetileg üzemen kívül van. A Qingdao Tune Technology Co., Ltd. hordozható vécé-utánfutó gyártóként ezt a két állomásos mellékutánfutót és egyéb mellékutánfutó konfigurációkat gyárt rendezvénykölcsönző cégek, építőipari vállalkozók, filmgyártó csapatok és önkormányzati projektek számára. A cég 2015-ben alakult, 4500 m²-es gyártóüzemet üzemeltet, és több mint 50 országba exportál. A gyártás az ISO 9001 minőségirányítást követi, és az alkalmazandó konfigurációk CE, DOT, EPR és COC dokumentációval rendelkeznek.
Tipikus alkalmazások a következők:
● Kültéri esküvők és privát rendezvények
● Fesztiválok és nyilvános események
● Építési és felújítási területek
● Sporttevékenységek és ideiglenes helyszínek
● Film- és televíziós gyártási helyszínek
● Szezonális piacok és kiállítások
● Parkok és rekreációs területek
● Sürgősségi vagy ideiglenes higiéniai létesítmények
● Kereskedelmi projektek, amelyek további mosdókapacitást igényelnek
● Távoli helyek korlátozott állandó infrastruktúrával
Az utánfutó egyesíti a hegesztett fémvázat, a zárt üvegszálas karosszériát, az édesvízellátást, a szennyvízgyűjtőt, a szanitereket, a világítást és a szellőzést. A végső konfigurációtól függően légkondicionálást, vízmelegítést, zenei berendezéseket, sminktükröket és egyéb kényelmi kiegészítőket is tartalmazhat.
A tényleges üzemi kapacitás a felhasználók számától, az esemény időtartamától, a vízfogyasztástól, az öblítés gyakoriságától, a tisztítási ütemezéstől, a tartályok szintjétől és a helyi higiéniai eljárásoktól függ. A tartály mérete nem fix felhasználói garancia.
A TN-T30 referenciamodell kétállomásos mobil higiéniai egységként van elrendezve. A pontos belső elrendezést és a felszereltségi listát a gyártás előtt jóváhagyott rajz igazolja.
A referencia konfiguráció a következőket tartalmazza:
● Két láböblítésű kerámia WC
● Kézmosogatók
● Nyomógombos csaptelepek
● Hidegvizes vagy hideg-melegvizes rendszer, a végső konfigurációtól függően
● 400 literes rozsdamentes acél édesvíztartály
● 800 literes rozsdamentes acél szennyvíztartály
● Szellőző- és kipufogórendszer
● Belső világítás
● Külső útvilágítás
● Világítással ellátott kozmetikai vagy öltözőtükrök
● Légkondicionáló rendszer, ha van
● Zenelejátszó rendszer, ha kiválasztotta
● Elektromos vezérlőelemek
● Vízszivattyú és vízvezeték szerelvények
Ha az utánfutót nagy volumenű rendezvényekre szánják, a vevő a végső konfiguráció kiválasztása előtt megerősíti a várható csúcshasználatot, a szervizelési intervallumot, a tisztítási hozzáférést és a szennyvízelvezetést.
|
Tétel |
Referencia specifikáció |
|
Modell |
TN-T30 |
|
Termék típusa |
Kétállásos hordozható mellékutánfutó |
|
Teljes méret |
3000 × 1800 × 2550 mm |
|
Hozzávetőleges méret |
9,84 × 5,90 × 8,36 láb |
|
Referenciasúly |
Körülbelül 820 kg / 1763 font |
|
Tengely |
Egyetlen torziós tengely fékekkel |
|
Tengelyterhelés referencia |
1800 kg-ig, a végső konfigurációtól függően |
|
Gumiabroncsok |
2 × 195/70 R15 |
|
Fal Anyaga |
40 mm-es üvegszálas szendvicspanel |
|
Édesvíz tartály |
400 literes rozsdamentes acél tartály |
|
Szennyvíztartály |
800 literes rozsdamentes acél tartály |
|
WC típus |
Láböblítésű kerámia WC |
|
Mosogató |
Kézmosó mosogató |
|
Csap |
Nyomógombos vagy hideg-meleg vizes csaptelep |
|
Szellőzés |
Kipufogó ventilátor és légcsatorna |
|
Klímaszabályozás |
Légkondicionáló rendszer, ha van |
|
Világítás |
Belső és külső világítás |
|
Külső kivitel |
Testreszabott a jóváhagyott színreferencia szerint |
|
Vontatási rendszer |
Szabványos vonóhorog |
|
Igazoló okmányok |
Megerősítve a végső modell és célpiac számára |
A végső súly megváltozik a víz, a légkondicionálás, a zenei berendezések, az elektromos alkatrészek, a belső kiegészítők és egyéb opcionális elemek hozzáadása után. A vontató járművet a megrakott pótkocsi tömege, a vonóhorog teherbírása, a fékrendszer és a helyi útszabályok alapján választják ki.
A mobil mellékhelyiség utánfutó akkor teljesít a legjobban, ha a helyszínt az érkezés előtt előkészítették. A vásárlók felülvizsgálják a bekötőutat, a parkoló felületet, a vontatási teret, a felhasználói áramlást, az elektromos ellátást, a víztöltő és a szennyvízelvezetés helyét.
A rendezvény szervezői úgy vélik:
● Becsült részvétel
● Csúcshasználati időszakok
● A rendezvény nyitvatartási ideje
● Tisztítási és szervizelési gyakoriság
● Távolság az ételkészítési területektől
● Világítás az utánfutó körül
● Hozzáférés a karbantartó járművekhez
● A talaj állapota eső után
● Átmeneti áramellátás
● Helyi rendezvényengedélyek
A pótkocsi ésszerűen vízszintes és stabil talajon van elhelyezve. A vontató járműnek és a vízpótláshoz vagy szennyvízelvezetéshez szükséges kiszolgáló járműnek szabad útvonal van fenntartva.
Before using the trailer on a construction site, the buyer confirms:
● A helyszín bejáratának méretei
● Út- és talajviszonyok
● Hozzáférés a vontatójárműhöz
● A munkaterülettől való szükséges távolság
● Vízpótlási módszer
● Szennyvízelvezetési eljárás
● Tisztítási gyakoriság
● A dolgozók higiéniai követelményei
● Helyi foglalkozási és környezetvédelmi szabályok
A rendeltetésszerű használattól és a helyi előírásoktól függően ez az egység más mellékutánfutónak minősül.
A referenciamodell egy 400 literes rozsdamentes acél édesvíztartályt és egy 800 literes rozsdamentes acél szennyvíztartályt használ. A rendszer tartalmazhat vízszivattyút, vízmelegítőt, vízelosztót, bemeneti csatlakozást, kimeneti csatlakozást, szelepeket, rugalmas tömlőket és vízelvezető szerelvényeket is.
Töltse fel az édesvíztartályt → Vizsgálja meg a vízrendszert → Tesztelje a csapokat és az öblítőszelepeket → Nyissa ki a mellékhelyiséget a használathoz → A tartály szintjének ellenőrzése → Tisztítsa meg a belső teret → Ürítse ki a szennyvizet jóváhagyott létesítményben
1. Töltse fel az édesvíztartályt megfelelő vízzel.
2. Ellenőrizze a szivattyút és a látható csőcsatlakozásokat.
3. Tesztelje meg az egyes csaptelepek és WC-öblítési funkciókat.
4. Győződjön meg arról, hogy a szennyvízkimenet el van zárva.
5. Ellenőrizze a vízmelegítő rendszert, ahol telepítették.
6. Győződjön meg arról, hogy az utánfutó vízszintes és megfelelően alátámasztott.
7. Tesztelje meg a világítást, a szellőzést és a légkondicionálást.
1. Tisztítsa meg a WC-ket, mosdókat, padlókat és nagy érintkezési felületeket.
2. Ellenőrizze, nincs-e vízszivárgás vagy szokatlan szivattyúzaj.
3. Ellenőrizze a szennyvízszintet.
4. Ürítse ki a tartályt egy törvényesen engedélyezett ártalmatlanító helyen.
5. Öblítse le a rendszert a helyi eljárásoknak megfelelően.
6. Eressze le vagy védje a csöveket fagyos körülmények között.
7. Szüntesse meg a tápellátást, ha a készüléket nem használja.
A szennyvizet nem vezetik közutakra, nyílt terepre vagy illetéktelen vízelvezető rendszerbe. Az ártalmatlanítási módot a pótkocsi üzembe helyezése előtt meg kell erősíteni.

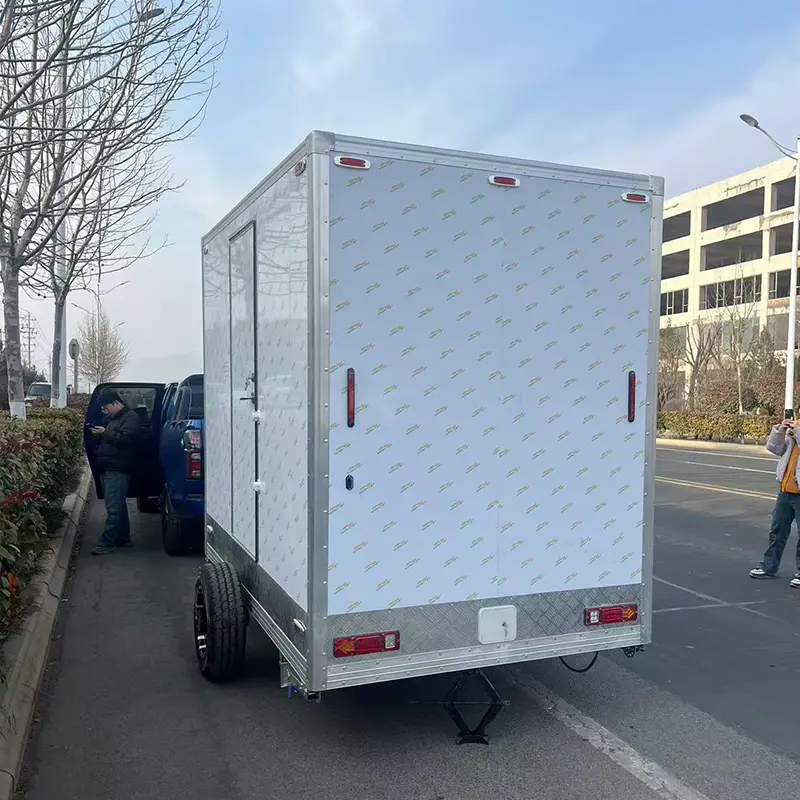

A pótkocsi hegesztett fémvázat használ a karosszéria, a tartályok, a szaniter szerelvények és az elektromos alkatrészek megtámasztására. A referenciamodell egy torziós tengellyel, fékekkel, két pneumatikus abronccsal, egy standard vonóhoroggal és támasztó lábakkal van felszerelve.
A külső alváz elrendezés a következőket tartalmazza:
● Pótkocsi vonóhorog
● Első kerék
● Torziós tengely
● Pneumatikus gumiabroncsok
● Fékelemek
● Stabilizátor lábak
● Útvilágítás
● Szélességjelző fények
● Magasságjelző fények
● Hátsó hátsó lámpák
● Sárvédők
● Gyémántlemezes alsó védőpanelek
Vontatás előtt a kezelő ellenőrzi:
● Rögzítés
● Biztonsági lánc
● Elektromos csatlakozó
● Fékcsatlakozás
● Abroncsnyomás
● A gumiabroncs futófelülete és állapota
● Kerékrögzítők
● Jockey kerék pozíciója
● A stabilizátor láb helyzete
● Útlámpás működés
A stabilizáló lábak segítenek megtámasztani az utánfutót parkolás után. Nem az erős lejtők, az instabil talaj vagy a helytelen terheléselosztás kijavítására szolgálnak.
A referenciatest 40 mm-es üvegszálas szendvicspaneleket használ. Ez a típusú panelszerkezet zárt fal- és tetőrendszert biztosít egy kompakt mobil mellékhelyiséghez. A végső felületkezelés, az ajtó vasalat, a tömítőelemek, az alsó védelem és a díszítés a gyártási rajzon megerősített.
A külső testreszabási lehetőségek a következők:
● Egyedi festékszín
● Vinyl logó grafika
● Vállalati márkaépítés
● LED reklámfénydoboz
● Ajtó vasalat
● Külső figyelmeztető táblák
● További szolgáltatási címkék
● Dekoratív díszítőelemek
● Belső fal színe
● Világítás elrendezése
A praktikus külső kialakítás egyensúlyban van a márkajelzéssel, a tisztítás kényelmével, a szállítási távolsággal és a hosszú távú karbantartással. A színt jóváhagyott színkártya vagy fizikai minta segítségével igazolják a gyártás előtt.

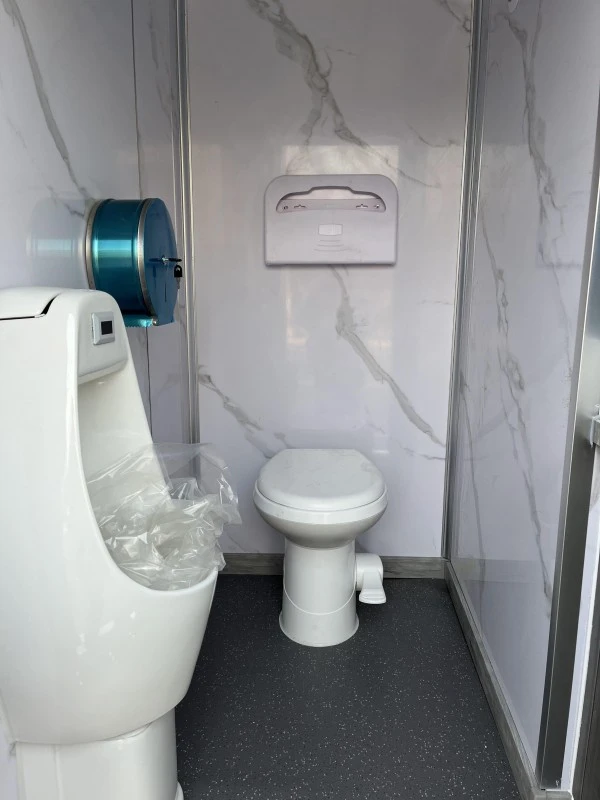

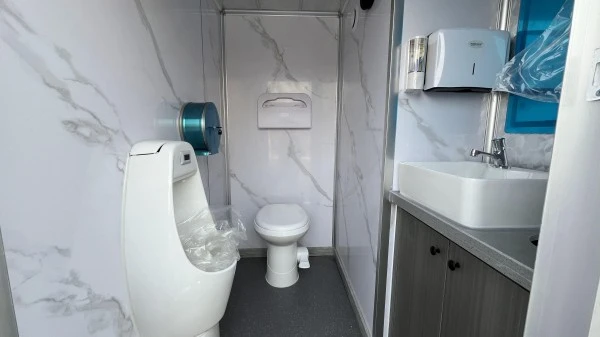

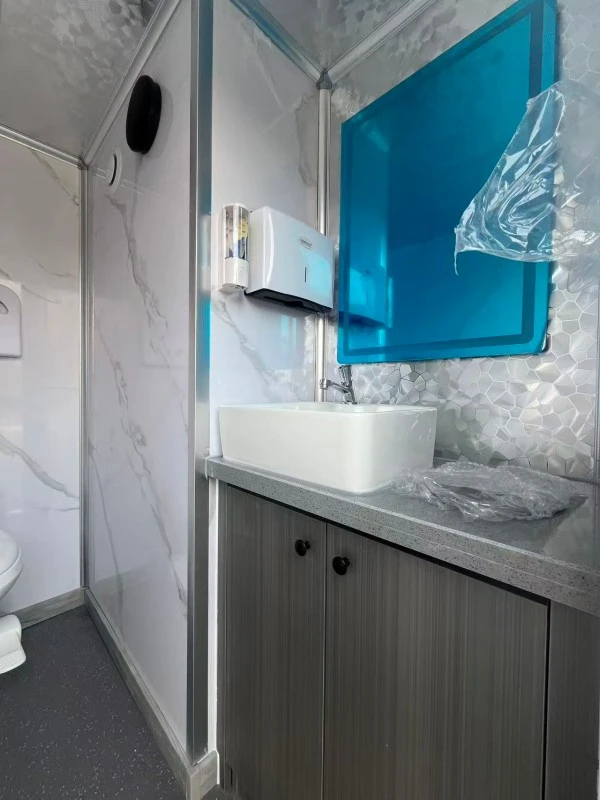

A belső tér két független mellékhelyiségre oszlik. Minden állomáshoz tartozik WC, mosóhely, tükör és világítás. A végső elrendezés függ a karosszéria méretétől, az ajtó helyzetétől, a vízvezeték-útvonalaktól, a szellőzés kialakításától és a kiválasztott berendezéstől.
A láböblítésű kerámia WC csatlakozik az édesvíz- és szennyvízrendszerhez. A WC-alap biztonságosan rögzítve van, és az öblítőszelep, a lefolyócsatlakozás és a tömítési pontok hozzáférhetők maradnak ellenőrzés céljából.
A rutinellenőrzések a következőket tartalmazzák:
● Öblítővíz-ellátás
● Öblítőszelep működése
● Lefolyócsatlakozás
● Tömítési állapot
● Szagszabályozó szerelvények
● A WC körüli terület
● Szennyvíztartály szintje
A kézmosó a végleges specifikációtól függően nyomógombos csapteleppel vagy hideg-meleg vizes csappal van felszerelve. A mosogatószekrényben helyet biztosít a kiválasztott vízvezeték-alkatrészeknek és tisztítószereknek.
A láthatóság és a felhasználói kényelem érdekében világítással ellátott sminktükrök kerültek felszerelésre. A víz közelében használt elektromos alkatrészeket megfelelő védelemmel kell kiválasztani és a vonatkozó elektromos követelményeknek megfelelően csatlakoztatni.
Az elszívó ventilátor és a légcsatorna segít eltávolítani a párás levegőt és csökkenti a kellemetlen szagok felhalmozódását. A szellőztetés rendszeres tisztítással, megfelelő szennyvíz-szolgáltatással és a vízelvezető csatlakozások megfelelő tömítésével párosul.
A légkondicionálás javítja a beltéri komfortot meleg időben. A tényleges teljesítmény a helyi klímától, a szigeteléstől, a rendelkezésre álló teljesítménytől, az ajtónyitási gyakoriságtól és a karbantartási állapottól függ.
A TUNE a gyártás előtt áttekinti a tervezett alkalmazást, a karosszéria méretét, a tartály kapacitását, a szaniter felszerelést, az elektromos követelményeket és az opcionális tartozékokat.
Egy tipikus gyártási sorrend a következőket tartalmazza:
Anyag-előkészítés → Alvázhegesztés → Karosszéria-panel szerelés → Ajtó beépítés → Tartály elhelyezés → Csőszerelés → Elektromos vezetékek → Szaniter szerelvény szerelés → Szellőztető szerelvény → Klíma felszerelés → Működésvizsgálat → Tisztítás → Csomagolás
A fontos ellenőrzési pontok a következők:
● Az alváz hegesztési megjelenése
● Tengely és kerék beszerelése
● Vonó- és görgős működtetés
● Stabilizáló láb funkció
● Ajtónyitás és -zárás
● Falra szerelés
● Tető- és ajtótömítés
● Édesvíz csatlakozások
● Szennyvízcsatlakozások
● WC öblítés
● A csaptelep működése
● A szivattyú működése
● Vízmelegítő működés, ha telepítve van
● Szellőző funkció
● Légkondicionáló funkció
● Belső és külső világítás
● Útlámpás működés
● Csomagolásvédelem
A gyári ellenőrzést, a videó ellenőrzést és a szállítás előtti ellenőrzést a rendelési megállapodás szerint tárgyaljuk. Az ellenőrzési dokumentumok megfelelnek a tényleges termékkonfigurációnak.
A szükséges megfelelőségi dokumentumok a célpiactól és a végső konfigurációtól függenek. A pótkocsi regisztráció, a vontatási előírások, az elektromos biztonság, a higiéniai szabályok és a szennyvízelvezetési követelmények országonként, államonként és városonként eltérőek.
Megrendelés előtt a vásárlók megerősítik:
● Előzetes regisztrációs követelmények
● A pótkocsi megengedett legnagyobb méretei
● Maximális terhelhetőség
● Vontatási és fékezési előírások
● Elektromos feszültség és frekvencia
● Vízrendszeri követelmények
● Szennyvízelvezetési szabályok
● A rendezvény helyszínének higiéniai szabályai
● Az építkezésre vonatkozó követelmények
● Helyi ellenőrzési és engedélyezési eljárások
Bármilyen CE-, út-, elektromos vagy ellenőrzési dokumentációt az aktuális modellnek és felszerelési csomagnak megfelelően ellenőriznek. A tanúsítási dokumentumok nem helyettesítik automatikusan a helyi regisztrációt vagy az üzemeltetési engedélyt.
A fenti képeken a CE, ISO 9001 és DOT dokumentáció látható. A CE-jelölés az alkalmazandó elektromos konfigurációkra vonatkozik; Az ISO 9001 lefedi a gyári minőségirányítási rendszert; A DOT dokumentáció a megerősített szállítási konfigurációkra vonatkozik. A konkrét tanúsítványszámokat és hatóköröket a végleges rendelési dokumentumokkal együtt közöljük.
A referencia konfiguráció egy 400 literes édesvíztartályt és egy 800 literes szennyvíztartályt tartalmaz. A tényleges szervizintervallum a vízhasználattól, az öblítés gyakoriságától, a felhasználók számától, a tisztítási eljárásoktól és az üzemóráktól függ.
Igen. Az egység vontatható, és megfelelő vontatójárműre van szüksége. A vevő ellenőrzi a megrakott pótkocsi tömegét, a vonóhorog típusát, a fékcsatlakozást és a helyi vontatási követelményeket.
Esküvők, fesztiválok, kiállítások, piacok és egyéb szabadtéri tevékenységek esetében akkor tekinthetők, ha a telephely megfelelő hozzáféréssel, stabil talajjal, vízszolgáltatással, szennyvízelvezetéssel és szükséges engedélyekkel rendelkezik.
Igen, a helyszíni feltételektől és a helyi követelményektől függően. A vevő használat előtt visszaigazolja a hozzáférést, a talaj stabilitását, a vízutánpótlást, a tisztítás gyakoriságát és a szennyvízelvezetést.
Igen. A WC-elrendezés, mosdókagylók, csaptelepek, tükrök, világítás, szellőzés, klíma, zenelejátszó, vízmelegítő és elektromos alkatrészek a pályázatnak megfelelően kerülnek megbeszélésre.
A légkondicionálás a referenciakonfigurációban szerepel, a végső modellt, a feszültséget, a névleges teljesítményt és a beépítési pozíciót pedig az árajánlat erősíti meg.
Hideg- vagy hidegvizes rendszer választható. A vízmelegítő modelljét, a névleges teljesítményt, a feszültséget és a végleges beépítést a gyártás előtt megerősítik.
Igen. A külső szín és a márkajelzés testreszabása jóváhagyott színkártya, logófájl vagy tervrajz segítségével történik.
A tartály kiürítése az engedélyezett szennyvízelvezető telepen megadott kimeneten keresztül történik. A vevő felelős a helyi hulladékkezelési követelmények megerősítéséért.
A gyártási ütemterv a végső elrendezéstől, a berendezések listájától, a mennyiségtől, az ellenőrzési módszertől és a testreszabási követelményektől függ. A visszaigazolt átfutási idő a tervezési jóváhagyás utáni kereskedelmi árajánlatban van feltüntetve.
Az utánfutó a kiválasztott szállítási mód szerint van becsomagolva. A csomagolás kialakítása védi az üvegszálas testet, az ajtókat, a világítást, az alvázat, a szaniter szerelvényeket és a szabadon látható tartozékokat a kezelés és a szállítás során.
A megerősítéshez szükséges szállítási adatok a következők:
● Végső betöltési méretek
● Bruttó tömeg
● Csomagolás típusa
● Betöltési mód
● Szállítási útvonal
● Kikötő vagy szállítási hely
● Biztosítás
● Customs documentation
● Telepítési és üzembe helyezési követelmények
Az értékesítés utáni támogatás a következőket tartalmazza:
● Termék üzemeltetési útmutatója
● Vízrendszer-karbantartási tanácsok
● Elektromos hibaelhárítás
● Szivattyú és vízmelegítő támogatása
● Szellőztetési és légkondicionálási útmutató
● Alkatrész-támogatás
● Alkatrészinformáció
● Távoli műszaki kommunikáció
● Koordináció az opcionális berendezések beszállítóival
A garanciális feltételeket a gyártás előtt írásban visszaigazoljuk. Az alváz, a karosszériaelemek, a tengely, a szaniter szerelvények, az elektromos alkatrészek, a légkondicionáló egység, a szivattyú, a vízmelegítő és a harmadik féltől származó berendezések eltérő garanciális feltételekkel rendelkezhetnek.
A megfelelő hordozható WC utánfutóhoz adja meg:
1. Célország és város
2. Szánt alkalmazás
3. A felhasználók várható száma
4. Kötelező nyitvatartási idő
5. Pótkocsi mennyisége
6. A vontatójármű információi
7. Édesvíz-ellátás módja
8. Szennyvízelvezetési módszer
9. Elektromos feszültség és frekvencia
10. Légkondicionálási vagy fűtési követelmények
11. Preferált külső szín és logó
12. Szükséges szállítási ütemezés
13. Helyi regisztrációs vagy higiéniai követelmények
A TUNE elkészíti az előzetes tervrajzot, a műszaki paraméterlapot, a vízrendszer elrendezését, az elektromos konfigurációt, az opcionális berendezések listáját, az ellenőrzési tervet, a csomagolási javaslatot és az árajánlatot gyártás előtti áttekintésre.
● Berendezésmodell: Kétállásos hordozható WC-pótkocsi (kétkamrás luxussorozat)
● Elsődleges telepítési zóna: Waterfront Rendezvényközpont és privát esküvői helyszín, Coastal Maryland, Egyesült Államok
● Flottaüzemeltetői azonosító: Chesapeake Luxury Restroom Rentals LLC
● Célalkalmazás: Csúcskategóriás szabadtéri esküvők, vállalati vízparti fogadások és magánbirtokos gálák
● Külső felület és alváz: Hűvös szürke, UV-álló alumínium-kompozit falpanelek, eloxált szerkezeti alumínium díszlécek, egytengely egyedi fekete-króm könnyűfém keréktárcsákkal
Az Egyesült Államok keleti részének előkelő vízparti helyszínein a mobil mellékutánfutók telepítése megbízható vontatást, gyors vízszintezést és időjárásálló belső kényelemet igényel:
A kereskedelmi bérleti flotta üzemeltetése a hétvégi események közötti leállások minimalizálását jelenti. A nagy teherbírású A-vázas vonóhorog személyre szabott, függőleges nyelvre szerelt teljes méretű pótkerékkel, amely illeszkedik a pótkocsi fekete-króm könnyűfém keréktárcsáihoz. Ez a konfiguráció gyors út menti cserét biztosít anélkül, hogy a vontatójárműben helyet foglalna.
Az esti rendezvényeken fontos a vendégek biztonsága. A két független privát lakosztály ajtaja széles, lehajtható alumínium lépcsőszerkezettel van felszerelve, megemelt csúszásgátló futófelülettel. Az egyes ajtók mellé erősített, feketével párnázott íves kapaszkodók stabil be- és kiszállást biztosítanak minden korosztály számára, puha gyepen és burkolt felületeken egyaránt.
A nyílt vízi helyek mellett (ahol állandó a part menti nedvesség és a szél) elhelyezett egység lezárt alumínium kompozit külső panelei ellenállnak a korróziónak és a páratartalom vetemedésének. Az oldalfalat gyorscsatlakozós városi vízcsatlakozókkal és szabványos 110V/15A amerikai parti tápcsatlakozókkal szerelték fel, amelyek lehetővé teszik a gyors plug-and-play beállítást a rendezvénysátorok mellett.
Flottaüzemeltető: Tulajdonos és logisztikai igazgató, Chesapeake Luxury Restroom Rentals Helyszín: Coastal Maryland / Közép-Atlanti régió, USA Értékelés: 5,0/5,0 csillag
"Ezt a kétállomásos hordozható WC-utánfutót hozzáadtuk közép-atlanti rendezvénybérlési flottánkhoz, hogy közepes méretű szabadtéri esküvőket és vállalati gálákat bonyolítsunk le az öböl mentén. Iparágunkban az ügyfelek elvárják, hogy a mellékhelyiségek olyan fényesek legyenek, mint a fogadósátor, és a megbízhatóság nem alku tárgya.
A TUNE-tól a szállítás pontosan a megbeszéltek szerint érkezett. A szerkezeti keret négyzet alakú, az alumínium lépcsős zsanérok simán működnek, a szürke kompozit külső panelek pedig könnyen letörölhetők a bérlés között.
A teljes méretű pótabroncs közvetlenül az A-vázra szerelt praktikus dizájn, amelyet szállítóink nagyra értékelnek. A közelmúltban egy 150 vendéget számláló, vízparti esküvő alkalmával az egység folyamatosan működött a szokásos parti áramellátással és városi vízcsatlakozással, anélkül, hogy egyetlen megszakító- vagy vízvezeték-szerelés nélkül is működött volna. Az alacsony lépcsőmagasság és a masszív fogantyúk nagyszerű visszajelzést kaptak a helyszín menedzserétől. Ez egy szilárd, kereskedelmi minőségű pótkocsi, amely egyenletes teljesítményt nyújt bérbeadási tevékenységünk során."
